Transformador toroidal con núcleo de hierro de alta permeabilidad
Oct 15, 2025
Dejar un mensaje

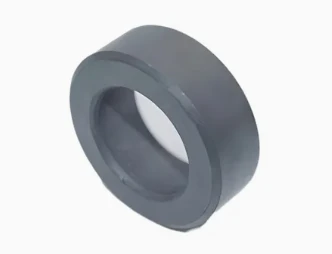

núcleo de hierro toroidal
Un núcleo de hierro toroidal es un componente magnético común hecho de materiales magnéticos en una estructura toroidal cerrada. Es ampliamente utilizado en dispositivos electromagnéticos como transformadores e inductores.
Suele estar fabricado con materiales magnéticos blandos con alta permeabilidad magnética, como láminas de acero al silicio, aleaciones amorfas o ferritas. Estos materiales presentan bajas pérdidas por histéresis y pérdidas por corrientes parásitas, lo que mejora la eficiencia y confiabilidad de los equipos electrónicos de potencia.
núcleo del anilloCaracterística
- Circuito magnético cerrado: El circuito magnético de un núcleo de hierro toroidal está cerrado sin espacios de aire. Esto da como resultado una baja reluctancia magnética, que reduce eficazmente las pérdidas magnéticas, garantiza una distribución uniforme del flujo magnético y evita la concentración de flujo causada por los espacios de aire en los núcleos de hierro tradicionales.
- Simetría: El núcleo de hierro toroidal tiene un alto grado de simetría geométrica. Esta simetría hace que la distribución del campo magnético dentro del núcleo sea más uniforme, lo que permite un mejor acoplamiento electromagnético y mejora la eficiencia del dispositivo.
- Baja fuga magnética: Debido al circuito magnético cerrado sin espacios de aire, el núcleo de hierro toroidal tiene una fuga magnética mínima. Esto no sólo reduce la pérdida de energía sino que también minimiza la interferencia con circuitos externos.
núcleo toroidalVentajas
- Baja pérdida: Los materiales magnéticos blandos utilizados en los núcleos de hierro toroidal tienen bajas pérdidas por histéresis y pérdidas por corrientes parásitas. Aún pueden mantener una alta eficiencia a altas frecuencias, lo que los hace adecuados para inversores y fuentes de alimentación conmutadas de alta-frecuencia.
- Alta permeabilidad magnética: La alta permeabilidad magnética significa que el núcleo puede soportar una mayor densidad de flujo magnético. Esto reduce el volumen y peso del núcleo, facilitando la miniaturización y el diseño ligero de los equipos de electrónica de potencia.
- Bajo nivel de ruido: La trayectoria cerrada del flujo magnético del núcleo de hierro toroidal garantiza una distribución uniforme de la densidad del flujo magnético. Como resultado, genera un bajo ruido electromagnético durante el funcionamiento, lo que lo hace adecuado para aplicaciones sensibles al ruido-como amplificadores de audio y dispositivos de comunicación.
Núcleo del transformadorSolicitud
Sistema de alimentación ininterrumpida (UPS):
Utilizados como transformadores de aislamiento e inductores de almacenamiento de energía en sistemas UPS. Puede proporcionar un voltaje de salida estable para garantizar el suministro de energía normal de las cargas.
Inversores:
Aplicado en inversores de sistemas solares fotovoltaicos y estaciones de carga de vehículos eléctricos para convertir corriente continua (DC) a corriente alterna (AC). Su eficiencia y características de baja-pérdida ayudan a mejorar el rendimiento general del inversor.
Fuentes de alimentación conmutadas:
Sirve como transformadores e inductores de filtro en fuentes de alimentación conmutadas. Permite la conversión de energía a altas frecuencias, reduce el tamaño y el peso de la fuente de alimentación y mejora la eficiencia de conversión.
Amplificadores de audio:
Utilizado como transformadores de audio en equipos de audio. Puede aislar eficazmente la interferencia de la red, proporcionar una señal de audio pura y garantizar una calidad de sonido pura y natural.
núcleo toroidalespecificación
| Tamaño del núcleo magnético (mm) | Tamaño de la caja protectora (mm) | Área de sección transversal-efectiva Ae(mm2) | Longitud del camino magnético, es decir (mm) | CC máxima clase de sobrecorriente (A) |
||||||
| identificación | sobredosis | ht | IDENTIFICACIÓN | sobredosis | HT | |||||
| 14 | 19 | 6.5 | 12 | 22 | 8 | 11.86 | 51.81 | 20 | ||
| 14 | 20 | 10 | 12 | 22.3 | 11.4 | 29.68 | 52.29 | 40 | ||
| 16 | 21 | 10 | 15 | 24 | 12.3 | 24.85 | 57.41 | 60 | ||
| 16 | 23 | 8 | 15 | 24 | 9.7 | 20.44 | 61.23 | 60 | ||
| 16 | 23 | 10 | 15 | 24 | 12.3 | 34.62 | 59.92 | 60 | ||
| 17 | 22 | 10 | 15.3 | 24.4 | 12.3 | 24.86 | 60.59 | 60 | ||
| 17 | 21 | 8 | 15.3 | 24 | 9.7 | 25.56 | 60.67 | 60 | ||
| 17 | 23 | 8 | 15.3 | 24.4 | 9.7 | 26.89 | 61.34 | 60 | ||
| 18 | 23 | 10 | 16.4 | 24.4 | 12.3 | 29.78 | 60.38 | 70 | ||
| 18 | 24 | 9 | 16.4 | 25 | 11.2 | 34.78 | 60.89 | 70 | ||
| 18 | 25 | 10 | 16.4 | 25.9 | 12.3 | 37.97 | 64.56 | 70 | ||
| 19 | 24 | 9 | 17.3 | 25 | 11.2 | 40.39 | 65.32 | 80 | ||
| 19 | 25 | 10 | 17.3 | 26 | 12.3 | 39.42 | 62.31 | 80 | ||
| 19 | 26 | 10 | 17.3 | 27.3 | 12.3 | 48.32 | 69.56 | 80 | ||
| 20 | 25 | 10 | 18.5 | 26.3 | 12.3 | 39.29 | 70.32 | 90 | ||
| 20 | 28 | 10 | 18.5 | 29 | 12.3 | 45.76 | 73.88 | 90 | ||
| 20 | 32 | 10 | 18.5 | 32.3 | 12.3 | 58.91 | 78.75 | 90 | ||
| 21 | 29 | 10 | 18.2 | 31.3 | 12.3 | 39.65 | 77.19 | 100 | ||
| 21 | 26 | 8 | 18.3 | 27.4 | 9.7 | 46.54 | 78.32 | 100 | ||
| 21 | 28 | 10 | 18.3 | 30 | 12.3 | 50.39 | 77.45 | 100 | ||
| 22 | 28 | 10 | 20.5 | 30 | 12.3 | 49.32 | 79.89 | 120 | ||
| 22 | 32 | 10 | 20.5 | 33.4 | 12.3 | 43.58 | 73.43 | 120 | ||
| 23 | 32 | 10 | 21.3 | 33.4 | 12.3 | 44.56 | 74.56 | 120 | ||
Productos destacados de GNEE
Gnee proporciona núcleos de hierro de primera calidad al mundo. Nuestros núcleos se pueden seleccionar en una amplia gama de materiales, formas, aplicaciones, técnicas de fabricación, etc., para satisfacer las diversas demandas de los clientes. Explore nuestra amplia gama de productos ahora ~
Proceso de fabricación
1. Abastecimiento de materias primas
2. Corte
3. Perforación
4. Laminado
5. Formación del núcleo
6. pruebas
GNEE CE
Fundada en 2008 y ubicada en Anyang (China), Gnee Electric es una empresa de alta-tecnología que se especializa en la investigación y fabricación de productos con núcleo de hierro.
La empresa ocupa actualmente más de 20.000 metros cuadrados y emplea a más de 200 personas, entre ellas más de 80 profesionales. Después de más de 18 años de desarrollo, hemos construido nuestra propia base de producción de materiales magnéticos y desarrollamos, producimos y vendemos de forma independiente varios tipos de núcleos de hierro. Los tipos comunes incluyen núcleos de acero al silicio, núcleos de motores, núcleos de transformadores, núcleos de hierro toroidal, núcleos de formas especiales-, núcleos personalizados y otros. Nuestros núcleos se aplican ampliamente en diferentes sectores, incluidos transformadores, motores, inductores mutuos, estabilizadores de voltaje, máquinas de soldar, amplificadores magnéticos e instrumentación, brindando diversas soluciones centrales a clientes globales.
30+
Tipos de productos
18k+
Clientes felices
¿Por qué elegir GNEE EC?
GNEE EC se fundó en 2008 y es una empresa nacional de alta-tecnología y una marca famosa en China, que se ha convertido en un fabricante y proveedor profesional de núcleos de hierro de alta-calidad.
18+
Más de 18 años de éxito en la industria del núcleo de hierro;
Empresas nacionales de alta-tecnología y empresas de marcas famosas en China;
200+
Más de 200 empleados;
El equipo de I+D cuenta con más de 80 ingenieros experimentados y el equipo de producción cuenta con más de 100 empleados cualificados;
35+
Volumen de negocios anual de hasta 35 millones de dólares al año;
Posee muchos conjuntos de máquinas de bobinado, recocido y ensamblaje altamente automáticas;
1,000+
Más de 1000 clientes en los mercados nacionales y extranjeros;
Los productos principales se exportan a más de 70 países del mundo;
Descripción general de la fábrica de núcleos de hierro Gnee
Conozca a nuestro gerente de ventas
"El núcleo del núcleo de hierro, el poder del liderazgo" - Vea nuestras grandes decisiones-Responsables profundamente comprometidos con la industria de materiales magnéticos.
Edison Zhang
director ejecutivo
Kelly Zhang
Gerente general
Alex Cao
Gerente de ventas
Industrias atendidas
Industria del automóvil
Nueva Energía
Aplicaciones de transformadores
Nuestra Misión
Esforzarse por crear una marca Iron Core de clase mundial-
Con 18 años de experiencia en la industria, nos enfocamos en la investigación, el desarrollo y la fabricación de núcleos de hierro de alta-calidad para los mercados de electricidad, control industrial, nuevas energías y automoción.
