Acero eléctrico de bobina cortada B27R090 0.27mm para transformador



B27R090 es una primaAcero eléctrico-de dominio-refinado-de grano laminado en frío-orientado (CRGO)- también llamado ampliamente acero al silicio o acero para transformadores - con un espesor nominal fijo de0,27 milímetros. Las bobinas cortadas son bobinas maestras-de ancho completo procesadas en tiras estrechas personalizadas en líneas de corte de precisión, directamente listas para el apilamiento del núcleo del transformador sin necesidad de cortes adicionales por parte del fabricante.





Como aleación magnética blanda de hierro-con un contenido de silicio típicamente2.9%–3.5%(Hola-calidades B ≈ 3,2%), B27R090 está diseñado con una textura Goss nítida (orientación de grano uniforme) y refinamiento del dominio láser para minimizar la pérdida de energía en equipos electromagnéticos. A diferencia de las bobinas de acero estructural galvanizado, este grado se utiliza exclusivamente para la producción de núcleos magnéticos - una materia prima clave para transformadores de potencia, transformadores de distribución y grandes reactores energéticamente-eficientes.



GNEE Steel, un proveedor profesional de acero eléctrico con 18+ años de experiencia en exportación, proporciona bobinas cortadas B27R090 terminadas conborde cortado/borde fresadoopciones, revestimiento aislante tipo C-2 y certificados completos de inspección de terceros, prestando servicio a fábricas de transformadores en el Sudeste Asiático, la UE, Medio Oriente, África y América del Sur.



Cada carácter sigue el sistema de designación CRGO nacional de Baosteel, lo que ayuda a los compradores globales a identificar los parámetros de rendimiento de un vistazo:

• B- Código de marca del fabricante original (Baosteel, una de las principales acerías al silicio de China)
• 27- Espesor nominal =0,27 milímetros
• R - Dominio láser-refinado, alta inducción magnéticaSerie de acero al silicio de grano-orientado
• 090- Pérdida central máxima permitidaP17/50 Menor o igual a 0,90 W/kg(condición de prueba: densidad de flujo magnético de 1,7 T, 50 Hz)





Rendimiento electromagnético

(Según GB/T 2521 - edición actual - e IEC 60404-8-7; los valores de garantía están sujetos a la edición estándar vigente y al certificado de prueba de fábrica).

Parámetro	Valor estándar de B27R090
Espesor nominal	0,27 milímetros
Densidad Teórica	7,65 kg/dm³
Pérdida máxima del núcleo P17/50 (1,7 T, 50 Hz)	Menor o igual a 0,90 W/kg
Inducción magnética mínima B800 (800 A/m)	Mayor o igual a 1,87 T
Revestimiento aislante de superficies	Revestimiento aislante tipo C-2 (inorgánico, a base de forsterita)



Propiedades mecánicas

(Datos de prueba típicos, dirección de rodadura, según GB/T 228.1-2021 y GB/T 2521; informativo, no criterios de aceptación).

Índice mecánico (L - dirección de rodadura)	Datos típicos
Resistencia a la tracción	≈ 355N/mm²
Fuerza de producción	≈ 330N/mm²
Alargamiento	≈ 10%
Dureza	≈ 200 voltios
Doblado (transversal)	Mayor o igual a 2 veces por GB/T 2521; típico de 3 a 5 veces
Factor de apilamiento	Mayor o igual al 97 % por GB/T 2521 (típico ≈ 97,5 % para bobinas cortadas sin rebabas)



Dimensiones generales de la bobina cortada

• Ancho de la bobina maestra: 900–1250 mm

• Ancho del acabado ranurado: 20–1200 mm (borde cortado personalizado)

• Peso de una sola bobina: 5 a 14 toneladas

• Diámetro interior de la bobina: 508 mm (610 mm disponibles bajo pedido)

• Recubrimiento de la superficie: película aislante antioxidante tipo C-2; superficie con aceite ligero opcional

• Estándares de cumplimiento: GB/T 2521, IEC 60404-8-7, ASTM A876, JIS C2553, EN 10107

• Certificaciones: ISO 9001, RoHS, REACH; Certificación BIS/ISI disponible para envíos con destino a India-(según corresponda)







Ultra-pérdida de núcleo y ahorro de energía ultrabajos

La pérdida del núcleo P17/50 tiene un límite de0,90 vatios/kgMinimiza la generación de calor y el desperdicio de energía durante la operación del transformador. Para los transformadores de distribución de red, B27R090 reduce las pérdidas operativas-a largo plazo en comparación con los grados refinados convencionales no-de dominio-, lo que respalda plenamente los requisitos globales de eficiencia energética-para equipos eléctricos.



Alta inducción magnética y diseño de núcleo compacto

Inducción magnética mínimaB800 Mayor o igual a 1,87 TOfrece un flujo magnético más fuerte bajo excitación nominal. Los fabricantes de transformadores pueden reducir el tamaño del núcleo, ahorrar en costos de bobinado de acero al silicio y cobre y reducir el peso total del equipo.



Baja magnetoestricción, ruido y vibración reducidos

El refinamiento del dominio láser suprime el movimiento irregular de la pared del dominio-, lo que reduce significativamente el ruido de magnetoestricción. B27R090 es adecuado para grandes transformadores de potencia con estrictos requisitos de ruido acústico, lo que ayuda a resolver los problemas de ruido de las subestaciones de la red urbana.



Rendimiento de procesamiento superior para corte y estampado

El espesor uniforme, la superficie ultra-plana y el rendimiento mecánico uniforme admiten cortes, cortes y punzonados a alta-velocidad con bajo riesgo-de agrietamiento de los bordes. La línea de corte longitudinal de precisión de GNEE produce bordes de corte con rebabas-minimizadas, lo que mejora el factor de apilamiento y la eficiencia del ensamblaje del núcleo.



Revestimiento estable y rendimiento anti-corrosión

El revestimiento aislante estándar tipo C-2 ofrece una fuerte adhesión, resistencia al calor y resistencia química, evitando la oxidación durante el almacenamiento y la manipulación de bobinas.





La mayoría de las fábricas de transformadores requieren tiras-de ancho angosto en lugar de bobinas maestras-de ancho completo. GNEE proporciona-procesamiento de corte integral para bobinas CRGO sin procesar B27R090:

• Ancho de corte personalizado de 20 mm a 1200 mm, tolerancia ±0,1 mm
• Dos opciones de borde: borde limpio cortado/borde de fresado original
• Peso de bobina ajustable para adaptarse a la capacidad de la línea de producción-del cliente
• Tratamiento de superficie secundario: re-lubricación, re-recubrimiento aislante según demanda
• Procesamiento de hojas cortadas-a-longitud disponible además de bobinas cortadas



Muestras de pruebas de laboratorio gratuitas (de 50 a 200 kg, a portes debidos); pedidos de prueba de producción generalmente de 1 a 2 t- confirme la cantidad mínima de pedido con su ingeniero de ventas; Capacidad de suministro mensual de pedidos al por mayor: varios miles de toneladas métricas de acero eléctrico, sujeto a la asignación del molino y la disponibilidad de calidad.





B27R090 se utiliza para la fabricación de núcleos electromagnéticos en los siguientes campos:

• Transformadores de transmisión de potencia:Grandes transformadores de red eléctrica UHV, transformadores convertidores para centrales hidroeléctricas y de energía renovable-
• Transformadores de Distribución:Transformadores de distribución de red residencial, comercial e industrial (10 kV–35 kV)
• Reactores e Inductores:Reactores de compensación de potencia, reactores saturables, reactores de alisado para estaciones convertidoras HVDC.
• Transformadores de instrumentos:Transformadores de corriente y tensión (CT/VT) para medida y protección.
• Núcleos magnéticos especiales:Núcleos magnéticos-para máquinas de soldar y otros núcleos laminados-de acero-de silicio donde se especifica material orientado-al grano



Para los compradores internacionales que cambian de marcas extranjeras, B27R090 corresponde aproximadamente a los siguientes grados principales:

Molino / Región	Aprox. Grado equivalente
Nippon Steel (Japón)	Serie 27ZH090 / 27ZSH090
Acero JFE (Japón)	Serie 27JGD090
POSCO (Corea del Sur)	Serie 27PM090 / 27PN090
Cleveland-Cliffs / AK Steel (EE.UU.)	27H090
ThyssenKrupp (Alemania)	27PH090





Como distribuidor cooperativo autorizado de Baosteel, Wuhan Iron & Steel (Baowu Group), Shougang y JISCO - las principales acerías chinas de silicio - GNEE implementa una inspección completa-de calidad del proceso para todas las bobinas cortadas B27R090:

• Prueba de entrada de materia prima:Pruebas de laboratorio de rendimiento electromagnético para cada lote de bobina maestra.
• Inspección del proceso de corte:supervisión en tiempo real-de la tolerancia del ancho, las rebabas de los bordes y la planitud de la superficie
• Muestreo de bobinas terminadas:Prueba aleatoria de pérdida de núcleo e inducción magnética antes del envío

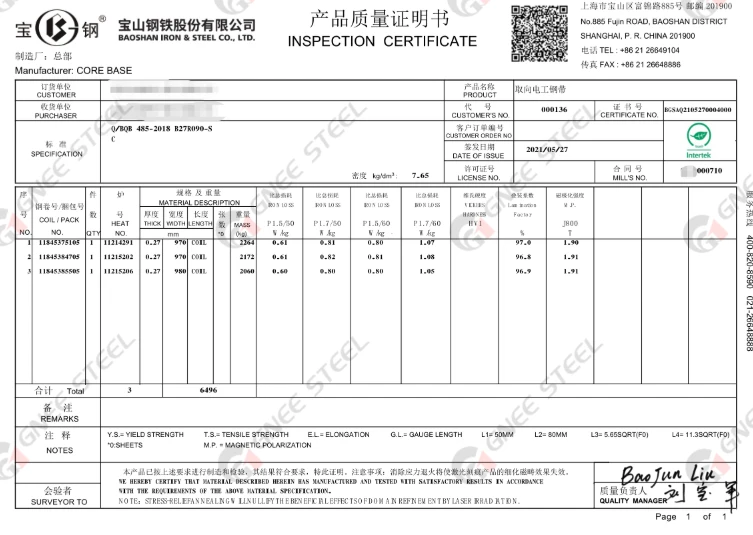

• Documentación completa:certificado de prueba de fábrica (MTC), ISO 9001, declaraciones RoHS/REACH, informes de inspección de terceros-
• Trazabilidad de lotes:Cada bobina está marcada con el número de calor, el grado, el peso y la fecha de producción para el seguimiento de la calidad.







EmbalajeEmbalaje de exportación estándar apto para el mar: película plástica impermeable + flejes de metal + paleta de madera, con papel antioxidante envuelto en el interior para proteger contra la corrosión por humedad del mar-durante largos tránsitos por el océano.



El tiempo de entrega

• Pedidos de bobinas cortadas a granel: 30 días después de la confirmación del depósito
• Pedidos de muestra pequeños: entrega rápida entre 7 y 10 días



Términos de envíoFOB Puerto de Shanghai/Tianjin; Entrega puerta a puerta CIF y CFR-a-disponibilidad previa solicitud.



Modelo de precioPrecios mayoristas escalonados según el peso del pedido:

• 2000-9999 kg: precio unitario estándar
• 10.000 kg y más: precio de fábrica a granel con descuento





P1: ¿Cuál es la diferencia entre el acero eléctrico B27R090 y B27G120?

R: B27R090 es un grado de inducción-refinado con láser-en el dominio-del láser con menor pérdida de núcleo (P17/50 menor o igual a 0,90 W/kg), adecuado para transformadores grandes de alta-eficiencia; B27G120 es un grado CRGO convencional-de uso general con mayor pérdida de núcleo, que se utiliza para transformadores de distribución pequeños-sensibles a los costos. (Confirme la lista actual de productos Baosteel para conocer los límites exactos de la serie G-).



P2: ¿Puede GNEE proporcionar muestras de prueba B27R090 gratuitas?

R: Sí, - admitimos bobinas de muestra pequeñas (de 50 a 200 kg) para las pruebas de rendimiento de su laboratorio; Los compradores solo asumen el costo del flete. Los pedidos de prueba de producción suelen ser de 1 a 2 t; Confirme la cantidad mínima de pedido con su ingeniero de ventas.



P3: ¿La bobina cortada B27R090 es adecuada para núcleos de transformadores solares (PV)?

R: Sí. Su rendimiento de bajas pérdidas y bajo nivel de ruido se adapta a los requisitos de diseño de transformadores conectados a la red fotovoltaica-y es ampliamente adoptado por los fabricantes de equipos solares.



P4: ¿Qué acabado de borde es mejor para el apilamiento de núcleos - borde cortado o borde fresado?

R: El borde hendido con rebabas-minimizada ofrece un mayor factor de apilamiento (normalmente ≈97,5 %) y se recomienda para la producción de transformadores de alta-precisión y alta-eficiencia; Mill Edge es una opción rentable-para transformadores-de uso general.



Obtenga hojas de datos y cotizaciones de fábrica gratuitas

Si usted es un fabricante de transformadores, mayorista de equipos eléctricos o laminador de núcleos que busca un suministro estable de bobinas de acero eléctrico CRGO con hendiduras de B27R090 0.27mm, GNEE Steel puede ofrecerle:

✅ Ficha técnica completa con curva de magnetización (B-H) y datos de pruebas mecánicas

✅ Solución personalizada de ancho de hendidura y soporte de dibujo

✅ Precio al por mayor competitivo de fábrica con-descuentos en contratos a largo plazo

✅ Documentos completos de certificación de exportación para el despacho de aduanas.

✅ Soporte técnico profesional para el diseño principal y la selección de aplicaciones (incluidas calidades no-orientadas para máquinas rotativas)

Envía tu consulta ahora



Envíe su consulta ahora a través del formulario de contacto de nuestro sitio web - incluya el ancho de hendidura requerido, el tonelaje del pedido y la aplicación objetivo - y nuestro ingeniero de ventas de acero eléctrico le responderá dentro de las 24 horas con una cotización detallada y parámetros técnicos.



---

Todos los datos de rendimiento se refieren a la edición estándar aplicable (GB/T 2521, IEC 60404-8-7) y al certificado de prueba de fábrica en el momento de realizar el pedido; Los grados equivalentes aproximados son solo como referencia y deben verificarse con la hoja de datos actual de cada fábrica. Prevalecerán el CCM y la cotización formal.
