Requisitos de instalación y diseño de cimientos para transformador sumergido en líquido-de 315 kVA

Como componente crítico en los sistemas de distribución eléctrica de media-potencia, elTransformador sumergido en líquido-de 315 kVAdepende en gran medida de una instalación científica y un diseño de cimientos sólidos para garantizar la seguridad operativa, la eficiencia y la longevidad. Su sistema de aislamiento y refrigeración líquida exige un estricto cumplimiento de los estándares de la industria y las especificaciones técnicas durante la instalación, desde la selección del sitio hasta la construcción de los cimientos.



Este artículo detalla los requisitos básicos de instalación y los criterios de diseño de cimientos para el transformador sumergido en líquido-de 315 kVA, alineados con estándares internacionales como IEC 60076, ANSI C57.12.00 y las mejores prácticas relevantes de la industria.

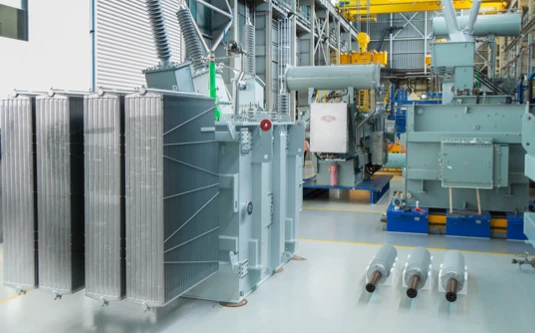

Pruebas en fábrica de transformadores, inspección final antes del envío.





1. Criterios de selección del sitio



• Seguridad y Accesibilidad: El sitio de instalación debe estar alejado de zonas residenciales, vías públicas y materiales inflamables, manteniéndose una distancia segura para mitigar los riesgos de incendio. También debe permitir un acceso conveniente para mantenimiento, muestreo de aceite y respuesta de emergencia, con un espacio libre mínimo de 1,5 a 2 metros alrededor del transformador.
• Adaptabilidad ambiental: Evite áreas propensas a inundaciones-, zonas de gases corrosivos y ambientes con exceso de polvo. El sitio debe estar elevado para evitar la entrada de agua, con sistemas de drenaje eficaces para canalizar el agua de lluvia. El rango de temperatura ambiente para la operación debe ser de -25 grados a 40 grados, y la altitud no debe exceder los 1000 metros a menos que el transformador esté especialmente diseñado para elevaciones más altas.
• Proximidad del centro de carga: Instale el transformador sumergido en líquido-de 315 kVA cerca del centro de carga para minimizar las pérdidas de transmisión de energía y, al mismo tiempo, garantizar suficiente espacio para el funcionamiento del sistema de enfriamiento y las inspecciones de rutina.



2. Conexión y Protección Eléctrica



• Instalación de cables y bujes: Utilice cables del tamaño adecuado para que coincida con la capacidad de 315 kVA, evitando curvas pronunciadas y garantizando terminaciones-a prueba de humedad y aceite-. Las conexiones de los casquillos deben estar adecuadamente aisladas y apretadas según las especificaciones; Los bushings para voltajes superiores a 15 kV deben ser del tipo condensador-para realizar pruebas del factor de potencia. La secuencia de fases y el marcado de terminales (A/B/C para alto voltaje, a/b/c para bajo voltaje) deben cumplir con los diagramas de cableado.
• Puesta a tierra y protección contra rayos: Conecte el tanque del transformador, el núcleo y las partes conductoras expuestas (radiadores, válvulas) a una rejilla de conexión a tierra de baja-resistencia con una resistencia de conexión a tierra que no exceda los 4 ohmios. Para instalaciones al aire libre, instale pararrayos y pararrayos para proteger contra sobretensiones y rayos directos. Las conexiones de puesta a tierra reservadas en los cimientos pueden utilizar barras de refuerzo de acero como parte de la red de puesta a tierra.
• Configuración del sistema de protección: Equipe el transformador sumergido en líquido-de 315 kVA con dispositivos de protección contra sobrecorriente (fusibles, disyuntores), protección contra sobretensión (descargadores de sobretensiones) y un relé Buchholz para detectar acumulación de gas o fugas de aceite. Se debe instalar una válvula de alivio de presión para liberar la presión interna excesiva y evitar la ruptura del tanque.



3.Gestión de líquidos y prevención de fugas



• Manejo de líquidos: Utilice aceite aislante que cumpla con las normas IEC 60296 o ASTM D 3487, asegurándose de que esté libre de humedad, partículas y contaminantes durante el llenado. Adopte métodos de llenado al vacío o a presión para eliminar las burbujas de aire, que pueden comprometer la eficiencia del aislamiento y la refrigeración.
• Contención y detección de fugas: Instalar sistemas de contención secundaria (fosos de recolección de aceite, diques) capaces de contener todo el volumen de aceite del transformador para evitar la contaminación ambiental en caso de fugas. Realice pruebas de presión (mínimo 6 psi durante 2 horas) utilizando papel blanco o tinte UV para inspeccionar la estanqueidad de las juntas en bridas, válvulas y registros.
• Monitoreo de nivel y calidad de líquidos: Equipe el transformador con un indicador magnético de nivel de líquido con contactos de alarma configurados en el nivel mínimo de funcionamiento seguro. Realice pruebas periódicas de la rigidez dieléctrica, el contenido de humedad y la acidez del aceite para mantener sus propiedades aislantes y refrescantes.



4. Configuración del sistema de ventilación y refrigeración



• Requisitos de ventilación: Para instalaciones interiores, instale sistemas de ventilación mecánica (ventiladores, extractores) calculados en función de la pérdida nominal del transformador para garantizar un flujo de aire adecuado. Las instalaciones exteriores deben evitar obstrucciones (paredes altas, recintos) que dificulten la convección natural, manteniendo los radiadores y las aletas de refrigeración libres de polvo y residuos.
• Configuración del sistema de refrigeración: El transformador sumergido en líquido-de 315 kVA normalmente utiliza refrigeración natural (ONAN) como estándar, con refrigeración por aire forzado opcional (ONAF) para entornos de alta-carga o alta-temperatura. Los ventiladores de refrigeración deben montarse en el tanque principal (no en los radiadores) con protectores y su funcionamiento puede controlarse automáticamente según la temperatura del aceite o manualmente. Asegúrese de que el sistema de enfriamiento cumpla con los estándares ANSI C57.12.10 para aumento de temperatura (máximo 55 grados para devanados).



Embalaje de transformadores, carga de contenedores, instalación-in situ





1. Carga de cimentación-Requisitos de soporte



• Resistencia estructural: La base debe soportar el peso total del transformador sumergido en líquido-de 315 kVA (incluido el aceite y el conjunto de bobina-núcleo) y soportar cargas estáticas, dinámicas y sísmicas. Utilice hormigón armado como material principal, con barras de refuerzo para evitar desplazamientos o grietas con el tiempo.
• Nivelación y planitud: La superficie de la base debe ser plana con una tolerancia de ±2 mm para garantizar una distribución uniforme del peso y evitar tensiones internas en el transformador. Las superficies irregulares pueden provocar vibraciones, fugas de aceite y desgaste prematuro de los componentes.



2. Dimensiones y diseño de los cimientos



• Cálculo de tamaño: El área de cimentación debe ser ligeramente más grande que la base del transformador, con un ancho y largo mínimos que se extiendan 300 mm más allá de los bordes del tanque para permitir la fijación con pernos y la disipación de calor. Para la capacidad de 315 kVA, el espesor de base recomendado no es inferior a 200 mm (ajustado en función de la capacidad de carga del suelo).
• Componentes integrados: Pre-instale pernos de anclaje, terminales de conexión a tierra y orejas de elevación durante la construcción de los cimientos. Los pernos de anclaje deben coincidir con los orificios de la base del transformador para garantizar una fijación segura, mientras que los terminales de tierra deben ser fácilmente accesibles para la conexión a la red principal de tierra.



3. Protección anti-vibración y corrosión



• Amortiguación de vibraciones: Instale amortiguadores de vibraciones de caucho u hormigón entre la base del transformador y los cimientos para reducir la vibración operativa, que puede provocar conexiones flojas y fatiga estructural. Los cimientos deben estar aislados de otras estructuras del edificio para evitar la transmisión de vibraciones.
• Resistencia a la corrosión: Aplique una capa de asfalto engomado a la superficie superior y los bordes de la base para resistir la humedad y la corrosión química. Para instalaciones al aire libre, asegúrese de que la base esté ligeramente inclinada (1-2 grados) para facilitar el drenaje del agua y evitar agua estancada alrededor de la base del transformador.



4. Cumplimiento de estándares y controles previos-a la puesta en servicio



• Alineación estándar: El diseño de los cimientos debe cumplir con ANSI C57.12.10 y los códigos de construcción locales, con una capacidad de carga-verificada mediante cálculos de ingeniería estructural. Para áreas propensas-sísmicas, los cimientos deben reforzarse para cumplir con los estándares sísmicos regionales.
• Inspecciones previas-a la puesta en servicio: Antes de instalar el transformador sumergido en líquido-de 315 kVA, inspeccione la base en busca de grietas, irregularidades y corrosión. Verifique la posición y el ajuste de los componentes integrados y asegúrese de que la resistencia del sistema de conexión a tierra cumpla con el estándar requerido (menor o igual a 4 ohmios).





A continuación se muestra una tabla de referencia típica para unTransformador sumergido en líquido-de 315 kVAsuministrado por GNEE. Todos los parámetros se pueden personalizar según los requisitos del proyecto.



Parámetro	Especificación
Capacidad nominal	315kVA
Tipo de transformador	Líquido-sumergido
Método de enfriamiento	ONÁN
Tensión nominal (HV/LV)	Personalizado (p. ej., . 10kV/0,4 kV)
Frecuencia	50Hz/60Hz
Tipo de instalación	Interior/Exterior
Tipo de Fundación	Concreto
Clase de aislamiento	Clase A
Tipo de aceite	Aceite mineral para transformadores
Estándares	IEC/ANSI/GB

---





Los requisitos de instalación correctos y el diseño de los cimientos son esenciales para maximizar la vida útil y la seguridad de unTransformador sumergido en líquido-de 315 kVA. Con orientación-a nivel de fabricante, productos-probados en fábrica y soluciones-listas para exportar,GNEE ayuda a los clientes a evitar riesgos de instalación y garantizar una distribución de energía estable.
