Transformador sumergido en aceite de 30 kVA - 5000 kVA 480/277 V 35 kv

Transformador sumergido en aceite de 35 kVes un transformador de potencia trifásico- premium optimizado para reducción-de alto voltaje-en sistemas de CA de 50/60 Hz con clasificaciones primarias de 35 kV (o rango de 33-38,5 kV).

Incorpora un conservador robusto o un diseño de tanque completamente sellado con enfriamiento eficiente del radiador (estándar ONAN, opcional ONAF), lo que garantiza una disipación térmica excepcional y exclusión de humedad.

Clasificado-para exteriores con casquillos-resistentes a la contaminación (BIL 170-200 kV), grupos vectoriales Dyn11/Ynd1 y bajo nivel de ruido (<62dB), it provides stable 35kV to secondary voltages (e.g., 10kV/6.3kV/0.4kV) conversion, enhancing grid stability, minimizing transmission losses, and supporting demanding applications in harsh or high-altitude conditions.

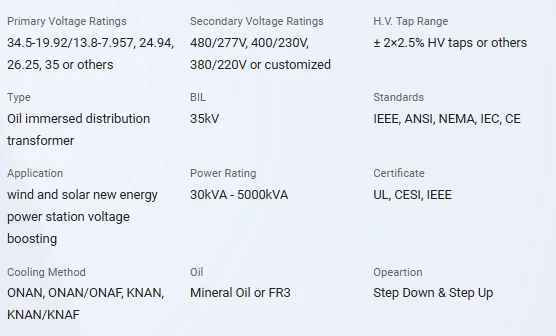

Especificaciones técnicas



• Especificaciones técnicas del transformador sumergido en aceite de 35 kV

Potencia nominal	30kVA - 5000kVA
Clasificación de voltaje primario	2.4 - 34.5kV
voltaje secundario	480/277V 400/230V 380/220V Personalizado
Frecuencia	50/60Hz
Grupo de vectores	Dyn11, Yyn0, Dyn5
Material de bobinado	Aluminio/Cobre
Eficiencia	Como IEEE, Doe 2016, CAS Std o personalizado
Voltaje de impedancia	2% nominal o 1.1 - 5.75% personalizado
Altitud	Menor o igual a 1.000m o Personalizado
Color	ANSI 70 Gris claro/Munsell 7GY3.29/1.5 o personalizado, etc.
Material del tanque	Acero dulce, acero inoxidable 304
Peso del aceite aislante	850 kilogramos
Peso Total	5000 kilogramos
Dimensiones del contorno (largo x ancho x alto) pulg.	2650 × 1650 × 2450 (milímetros)



• Accesorios

Buje HV

Buje BT

cambiador de grifo

Indicador de nivel de aceite

Indicador de temperatura del aceite

Dispositivo de alivio de presión

Vacuómetro de presión

Gancho de elevación para transformador completo.

Placa de nombre

Radiadores

Válvula de filtrado superior de aceite

Válvula de drenaje de aceite con muestreador de 3/8"



Personalización opcional del transformador sumergido en aceite de 35 kV



El transformador sumergido en aceite de 35 kV ofrece una amplia personalización para adaptarse a configuraciones de red precisas, características de carga, factores ambientales y estándares internacionales.



Las capacidades nominales varían de 630 kVA a 25 MVA (o más para necesidades especiales de subestaciones), con voltajes primarios de 35 kV (adaptables a 33 kV/34,5 kV/38,5 kV) y voltajes secundarios que incluyen 10 kV, 6,3 kV, 6 kV, 0,4 kV o salidas personalizadas de voltaje medio/bajo-.



Los cambiadores de tomas brindan flexibilidad:apagado-circuito (±5 % o multi-posición) para regulación fija o con-carga (OLTC, 9-21 pasos) para control dinámico de voltaje en cargas industriales o renovables variables.



Las selecciones principales incluyen acero al silicio convencional de alta-grado para un rendimiento equilibrado o variantes de aleaciones amorfas para lograr hasta un 70 % de reducción de pérdida de carga sin-. Los materiales de bobinado ofrecen cobre de alta-pureza para una conductividad y durabilidad superiores o aluminio para unidades de gran-capacidad de costo-optimizado.



La personalización adicional incluye mejoras en el enfriamiento (ONAN a ONAF con ventiladores/bombas forzados para demandas ambientales altas o de sobrecarga de hasta +50 grados/-40 grados), aceites aislantes (mineral, éster natural para zonas propensas a incendios-o ecosensibles según IEC 61099) y construcciones de tanques con sistemas de conservador/respiración, sellado completamente hermético, protección contra la corrosión C5, refuerzos sísmicos o alta Clasificaciones IP para entornos costeros/contaminados.



Los accesorios incluyen análisis de gases disueltos (DGA) en línea, sensores de punto caliente-de fibra óptica-, interfaces RTU/SCADA, dispositivos de alivio de presión con señalización, conservadores y descargadores de sobretensiones. Se pueden configurar niveles de impedancia (8-12%), grupos de vectores (Dyn11, YNd1, etc.), aislamiento BIL (170-200kV), opciones de frecuencia (50/60Hz), paquetes de supresión de ruido y cumplimiento de IEC 60076, GB1094, ANSI/IEEE o clases de eficiencia regionales.



Nuestros expertos en ingeniería colaboran para ofrecer soluciones optimizadas para subestaciones primarias de servicios públicos, plantas eólicas/solar-subidas/reducidas-, minería pesada/plantas industriales o aplicaciones metropolitanas/ferroviarias, centrándose en maximizar la eficiencia, minimizar los gastos del ciclo de vida y una integración confiable a largo plazo-.



Embalaje y envío de transformador sumergido en aceite de 35 kV



Envío de transformador sumergido en aceite de 35 kV



Prueba del fabricante de transformador sumergido en aceite de 35 kV



Prueba de progreso

Las pruebas de progreso del transformador sumergido en aceite de 35 kV se inician con la certificación del material de acero al silicio que verifica la uniformidad del calibre de laminación, las propiedades magnéticas del revestimiento de aislamiento y la calidad de los bordes mediante muestreo de Epstein para asegurar pérdidas mínimas por histéresis/remolinos, luego el ensamblaje del núcleo verifica las uniones traslapadas de múltiples-pasos, la eficacia precisa del blindaje del par de sujeción y la amortiguación de vibraciones.



El progreso de la producción de bobinados rastrea la conductividad del conductor, la densidad de la envoltura del aislamiento, la precisión de la capa de control de tensión automatizado y la resistencia entre vueltas de alto-voltaje-post-el bobinado.



El progreso de la integración de la bobina central-confirma espacios críticos, materiales de barrera, aislamiento final-de vueltas y estructuras de sujeción resistentes a la fuerza electromagnética-.



El progreso de la construcción del tanque examina la costura de soldadura inspección ultrasónica/NDT sobrepresión hidrostática mantiene (1,5x) preparación de la superficie arena-granallado multi-capa de epoxi/espesor de pintura.





Pruebas de diseño

Todos los transformadores serán probados después de terminar la producción, pruebe los elementos como se muestra a continuación:
♦ Factor de potencia de aislamiento
♦ Relación, polaridad y relación de fase
♦ Resistencia al devanado
♦ Pruebas de impulso
♦ Prueba de pérdida en carga
♦ Prueba sin pérdida de carga
♦ Prueba de fugas
♦ Prueba de resistencia de aislamiento de CC
♦ Relación de transformación del transformador/TTR (todos los voltajes de derivación)
♦ Tensión de impedancia y pérdida de carga (tensión nominal)
♦ Polaridad, relación monofásica/fase, trifásica (tensión nominal)
♦ Excitación y sin-pérdida de carga (voltaje nominal)
♦ Voltaje aplicado
♦ Voltaje Inducido
♦ Resistencia dieléctrica (Hipot)





Prueba de aceptación en fábrica de transformadores

La determinación de eficiencia y voltaje de impedancia de pérdida de carga aplica cortocircuitos en el secundario, el voltaje primario reducido calcula la impedancia porcentual de las pérdidas de cobre (8-12%) y las pérdidas totales a una temperatura especificada para la evaluación de regulación/sobrecarga.

Oil routine tests confirm dielectric strength (>60 kV/2,5 mm) humedad (<20ppm) acidity and initial DGA profile with no fault gases. Thermal performance indicators verify top-oil/winding temperature rise limits (e.g. <60K/<65K) through simulated or short-duration heat run.

Las comprobaciones funcionales incluyen el funcionamiento del dispositivo de alivio de presión Buchholz/disparo repentino del relé de presión ajustes de alarma de temperatura Secuenciación OLTC suavidad y medición de potencia sonora (<62dB). Mechanical validation encompasses tank overpressure endurance leak-free integrity bushing coordination and wiring continuity.



Aplicación del transformador de 35kV.

Es adecuado para varios escenarios combinados, como reducción de voltaje de subestación principal de 35 kV, aumento de voltaje de estaciones de energía eólica y solar, suministro de energía para plantas industriales de gran-escala y minas, red de distribución urbana de alto-voltaje, sistema de energía portuario y minero, centro de carga pesada metalúrgica y química, centro de electrificación ferroviaria, etc., para lograr una conversión eficiente de voltaje medio y alto y una operación estable con bajas pérdidas.





¿Qué es un transformador?

Un transformador es un dispositivo eléctrico que se utiliza para cambiar el voltaje de la corriente alterna (CA). Funciona según el principio de inducción electromagnética, convirtiendo corriente de alto-voltaje en corriente de bajo-voltaje o corriente de bajo-voltaje en corriente de alto-voltaje. Los transformadores se utilizan ampliamente en transmisión de energía, sistemas de distribución y diversos dispositivos electrónicos.



Solicitar una cotización



Si está planeando un proyecto que requiere unaTransformador de potencia sumergido en aceite de 30-5000 kVA, póngase en contacto con GNEE hoy para obtener soporte de diseño profesional, consultas técnicas y una cotización rápida-directa de fábrica.



📩 Envíe su consulta ahora y trabaje directamente con un fabricante de transformadores confiable.
