Transformador de subestación de 10 kV de 60 Hz

60 HZ 10 KV Substation Transformer
Substation Transformer
10 KV Substation Transformer
60 HZ Substation Transformer

Transformador de subestación de 10 kV de 60 Hz

Producto: 60 Hz 10 kV Substation Voltaje transformado: 10 kvraminidad: 60 HZAPPlication: Urban Power Grid Reconstruction

Envíeconsulta

Chatee ahora

Descargar

Descripción

Parámetros técnicos

Transformador de subestación de 60 Hz 10 kV Vediio

Introducción al producto

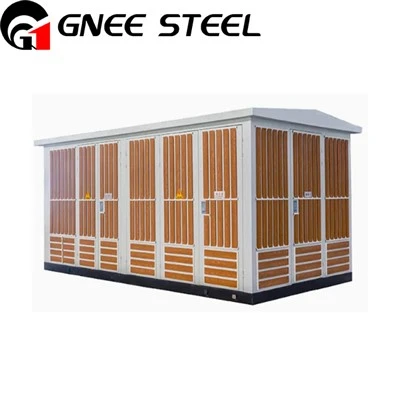

La subestación preinstalada es un dispositivo de distribución de energía integrado que ensambla equipos de distribución de alto voltaje, transformadores y unidades de distribución de bajo voltaje en un recinto estandarizado de acuerdo con un esquema de cableado específico, formando una unidad totalmente compacta. Admite 4 0. 5\/0. 4KV, 12\/0.4kV, o 40.5\/12kV de voltaje de CA trifásico, adecuado para la transmisión de potencia, la recepción y la distribución al final de las cuadrículas de potencia. Este dispositivo ofrece ventajas, como una huella pequeña, una fácil instalación y operación y mantenimiento eficientes, lo que lo hace ideal para actualizaciones de la red urbana, suministro de energía temporal e integración de energía distribuida, mejorando efectivamente la confiabilidad y flexibilidad del suministro de alimentos.

Alcance de suministro

Producto: Transformador de subestación

Potencia nominal: hasta 200 MVA

Voltaje principal: hasta 230 kV

El transformador se puede diseñar de acuerdo con los requisitos del cliente

Técnico datasmechero

No.	Proyecto	Unidad	Parámetros
Unidad de alto voltaje	Frecuencia nominal	Hz	50 o 60
	Voltaje nominal	KV	6	10	35
	Voltaje de funcionamiento máximo	KV	6.9	11.5	40.5
	Voltaje de resistencia de frecuencia de potencia a tierra y entre fases \/ salto de aislamiento	KV	32/36	42/48	95/118
	Voltaje de soporte de impulso de rayo a tierra y entre fases \/ descanso aislados	KV	60/70	75/85	185/215
	Corriente nominal	A	315,400,630
	Corriente de resistencia a corto plazo	ka	12.5(2s),16(2s),20(2s)
	Corriente de soporte máximo nominal	ka	31.5,40,50
Bajo voltaje unidad	Voltaje nominal	V	380,220
	Corriente nominal del circuito principal	A	100~3200
	Corriente de resistencia a corto plazo	ka	15,30,50
	Corriente de soporte máximo nominal	ka	30,63,110
	Corriente de rama	A	10~800
	Número de circuitos de ramas	Circuito	1~6
	Capacidad de compensación	kvar	0 - 360, con una compensación llevada a cabo al 15% - 20% de la capacidad del transformador

Escaparate de fábrica

preassembled (box-type) substation

Subestación de transformador (estilo europeo): características distintivas del producto

Nuestras subestaciones de transformador europeas incorporan el estado - de - la tecnología de arte, asegurando la seguridad y la confiabilidad. Con un alto nivel de automatización, estas subestaciones pueden funcionar con una intervención humana mínima, reduciendo el riesgo de errores y mejorando la eficiencia general del sistema.

La flexibilidad está en el núcleo de nuestro diseño. Se pueden combinar en varias configuraciones para cumplir con diferentes requisitos de energía, lo que los hace adecuados para una amplia gama de aplicaciones. Su diseño compacto también permite un transporte fácil, facilitando la implementación rápida en diferentes ubicaciones.

Invertir en nuestras subestaciones de transformador de tipo de caja europea es una opción inteligente, ya que ofrece una entrada de bajo costo con rendimientos rápidos. La inversión inicial se mantiene al mínimo, mientras que las subestaciones comienzan a generar beneficios casi de inmediato.

Además de su excelente funcionalidad, estas subestaciones de transformadores de ahorro de energía y protección ambiental cuentan con una apariencia estéticamente agradable. Su diseño elegante no solo agrega un toque de elegancia, sino que también les permite ocupar un espacio mínimo, lo que los hace ideales para áreas urbanas donde la tierra es una prima.

Áreas de aplicación

El transformador de subestación de 60 Hz de 10 kV se puede aplicar en los siguientes campos.

Substation transformer
