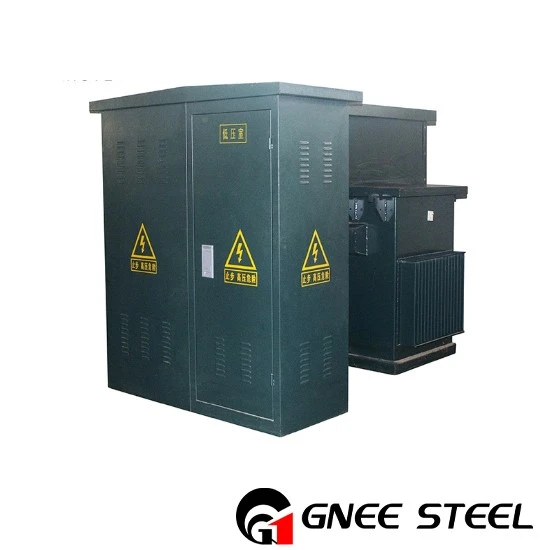

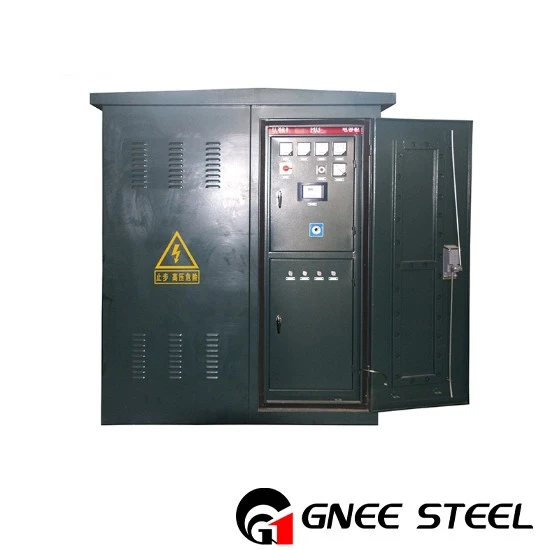

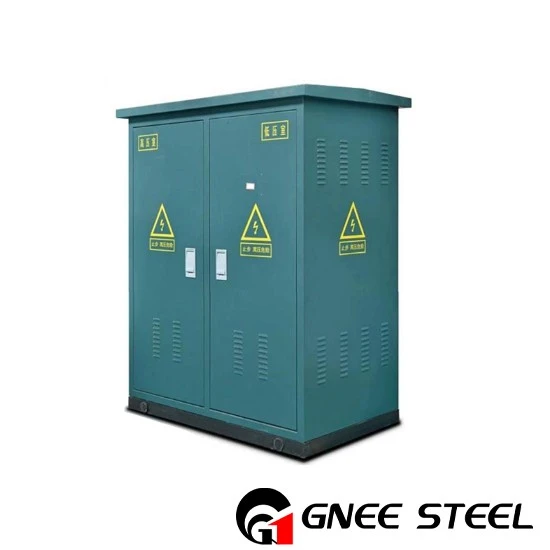

Transformador montado en plataforma de 2500 KVA

Transformador eléctrico montado en plataforma de acero GNEE

Eltransformador tipo pedestalconsta principalmente de dos partes: la parte frontal incluye el quirófano de alto y bajo voltaje, que también incluye la manija del interruptor de carga, terminales de alto y bajo voltaje, cambiador de tomas, manija de operación del fusible enchufable, así como la válvula de presión, aceite indicador de temperatura y indicador de nivel de aceite. , puerto de llenado de aceite, válvula de drenaje, etc. La parte trasera incluye la carcasa sumergida en aceite, el radiador, el devanado del transformador, el núcleo de hierro, el interruptor de carga de alto voltaje y el fusible de protección, todos colocados en el tanque de almacenamiento de aceite. La carcasa utiliza pernos ocultos de alta resistencia y juntas de goma resistentes al aceite para sellar la tapa. Es una estructura completamente cerrada y puede soportar una presión manométrica de aproximadamente 0.5 kg/cm2. El gabinete está diseñado teniendo en cuenta el drenaje, la seguridad y la facilidad de operación, y solo se puede acceder a la cámara de baja presión antes de abrir la cámara de alta presión.

transformadores de distribución tipo pedestal

Especificaciones del transformador de 2500 kVA (2,5 MVA)

1. Estructura compacta y pequeño volumen, transformador integrado, cámara de alto voltaje, cámara de bajo voltaje y compensación de capacitancia.

El cuerpo del transformador, el interruptor de carga de alto voltaje, el fusible y otros componentes se colocan en el tanque de aceite del transformador y la estructura es más compacta.

2. Es fácil de instalar. El conector acodado se utiliza para facilitar la conexión del cable entrante de alto voltaje y puede usarse como interruptor de carga en caso de emergencia.

3. Estructura completamente sellada, libre de mantenimiento y protección confiable de la seguridad personal;

4. Se puede utilizar tanto para red en anillo como para terminal, y la conversión es muy conveniente

5. El cuerpo de la caja puede adoptar un diseño anticorrosión y un tratamiento de pintura especial de acuerdo con los requisitos del entorno operativo, con funciones de "Tres Prevención", a saber, anti condensación, anti niebla salina y anti moho, y puede cumplir con los requisitos anticorrosión. en ambientes de alta temperatura y alta humedad.

6. Fuerte capacidad de sobrecarga, que permite 2 veces y 2 horas de sobrecarga y 1,6 veces y 7 horas de sobrecarga sin afectar la vida útil del transformador de caja.

7. Se adopta protección de doble fusible. El fusible enchufable (bay-o-net) es un fusible de doble sensibilidad (temperatura y corriente) para proteger la falla de cortocircuito en el lado secundario del transformador de caja. El fusible de protección limitador de corriente de respaldo (ELSP) protege la falla interna del transformador de caja y se utiliza para proteger el lado de alto voltaje.

8. Todos los componentes, como los fusibles para la protección de los interruptores de carga de alto voltaje, se colocan en el mismo tanque de aceite con el núcleo de hierro y el devanado del transformador.

Paquete y envío de transformadores montados en plataforma

P1: ¿Aceptaría utilizar el logotipo del cliente?
A1: Sí, podemos proporcionar servicio OEM y ODM.

P2: ¿Cuál es el MOQ?
A2: es 1 juego.

P3: ¿Cuáles son las condiciones de pago?
A3: Aceptamos T/T, Western Union, PayPal, etc.

P4: ¿Cuánto dura el tiempo de entrega?
A4: Generalmente son 20-30 días, depende de la cantidad del pedido.

P5: ¿Cuál es el estándar del paquete?
A5: Exportar paquete estándar o paquete especial según los requisitos del cliente.
