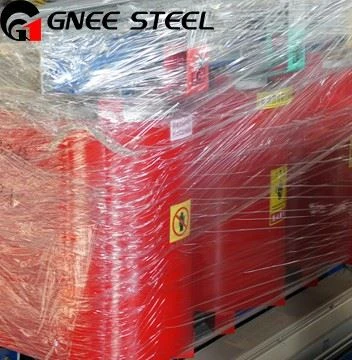

125 kVA 10 kV de resina epoxi de resina transformador de tipo seco

Este transformador de tipo seco de resina epoxi de 125 kVa de 10 kV de 10 kV producido por Gnee tiene un voltaje nominal de 10kV. El poder nominal del transformador es de 125 kVA.

Envíeconsulta

Chatee ahora

Descargar

Descripción

Parámetros técnicos

Descripción del transformador de tipo seco de resina epoxi

El transformador de tipo seco de resina epoxi se fabrica utilizando materiales premium y equipos avanzados de producción/prueba a través de procesos estrictos, ofreciendo una confiabilidad excepcional y una vida útil prolongada. Con opciones de gabinete configurables (que incluyen sin recinto) para cumplir con los diferentes requisitos de protección del medio ambiente, es ideal para aplicaciones críticas en edificios de gran altura, centros comerciales, aeropuertos, túneles, plantas químicas, centrales nucleares y embarcaciones marinas.

Contacto ahora

Transformador epoxi

125 kVA 10 kV de resina epoxi de resina fundida parámetro de transformador de tipo seco

30-2500 KVA/10KV Epoxy Resin Cast Type Transformer
Capacidad nominal (KVA)	Combinación de voltaje			Símbolo del grupo de conexión	Pérdida sin carga (W)	Pérdida de carga (W)	Impedancia de cortocircuito%	Corriente sin carga %	Nivel de sonido LPA (DB)
Capacidad nominal (KVA)	Alto voltaje (KV)	Rango de tapping HV (%)	Bajo voltaje (KV)	Símbolo del grupo de conexión	Pérdida sin carga (W)	Pérdida de carga (W)	Impedancia de cortocircuito%	Corriente sin carga %	Nivel de sonido LPA (DB)
30	6 6.3 6.6 10 10.5 11	±5 ±2x2.5	0.4	Yyno Din11	190	710	4.0	2.1	52
50					270	1000		2.1	52
80					370	1380		1.6	53
100					400	1570		1.6	53
125					470	1850		1.4	56
160					540	2130		1.4	56
200					620	2530		1.2	56
250					720	2760		1.2	56
315					880	3470		1.0	58
400					980	3990		1.0	58
500					1160	4880		1.0	60
630					1340	5880		1.0	60
630					1300	5960	6.0	0.8	60
800					1520	6960		0.8	62
1000					1770	8130		0.8	62
1250					2090	9690		0.8	63
1600					2450	11730		0.8	64
2000					3050	14450		0.7	64
2500					3600	17170		0.7	68

Dry type transformer

Epoxy Transformer

Componentes y funciones del transformador

El transformador de tipo seco de resina epoxi consiste en la parte activa (núcleo, devanados, aislamiento y cables), aceite de transformador, tanque con dispositivos de enfriamiento, equipo de regulación de voltaje, dispositivos de protección (incluidos el respiro, la válvula de alivio de presión, el relé de Buchholz, el conservador, el sistema de monitoreo de temperatura, etc.) y los bosques.

(1) núcleo: Sirviendo como el circuito magnético principal, el núcleo está construido a partir de láminas de acero de silicio laminado (con alto contenido de silicio y espesores de {{0}}. 35 mm, 0. 3 mm, o 0.27 mm) recubiertos con barniz insulados, disponibles en variantes fríos de mano caliente. El núcleo comprende las extremidades verticales (que acomodan los devanados) y los yugos horizontales (completando el circuito magnético).

(2) Bobinados: Como el componente del circuito eléctrico, los devanados se forman utilizando cables planos aislados de doble cola o cables redondos esmaltados. Operando en el principio de inducción electromagnética: tomar un transformador de doble ventana monofásica como ejemplo: cuando el voltaje U1 se aplica al devanado primario, la corriente I1 fluye a través de él, generando un flujo magnético alternativo φ1 en el núcleo (conocido como flujo principal). Este flujo induce fuerzas electromotoras en ambos devanados, lo que finalmente impulsa el sistema de control del transformador de núcleo seco.
