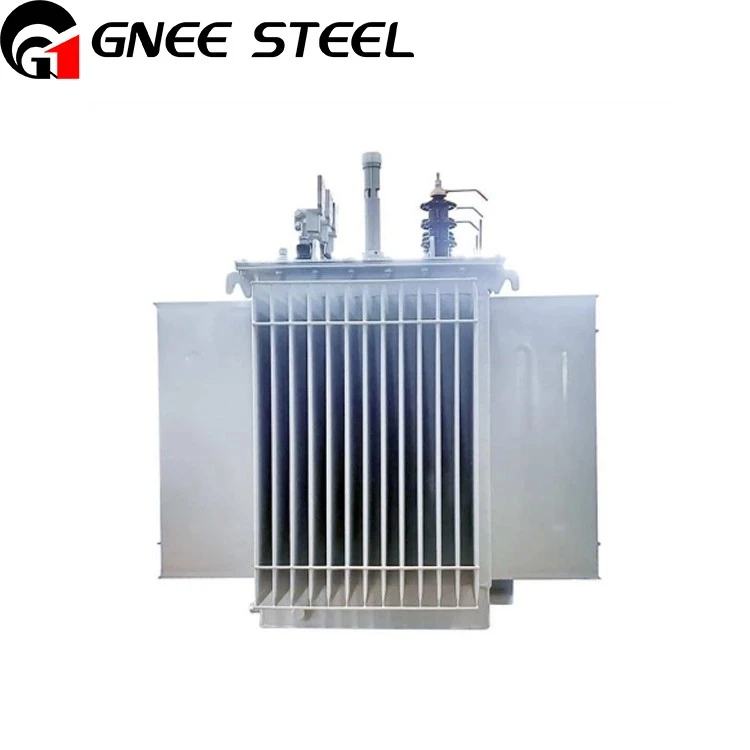

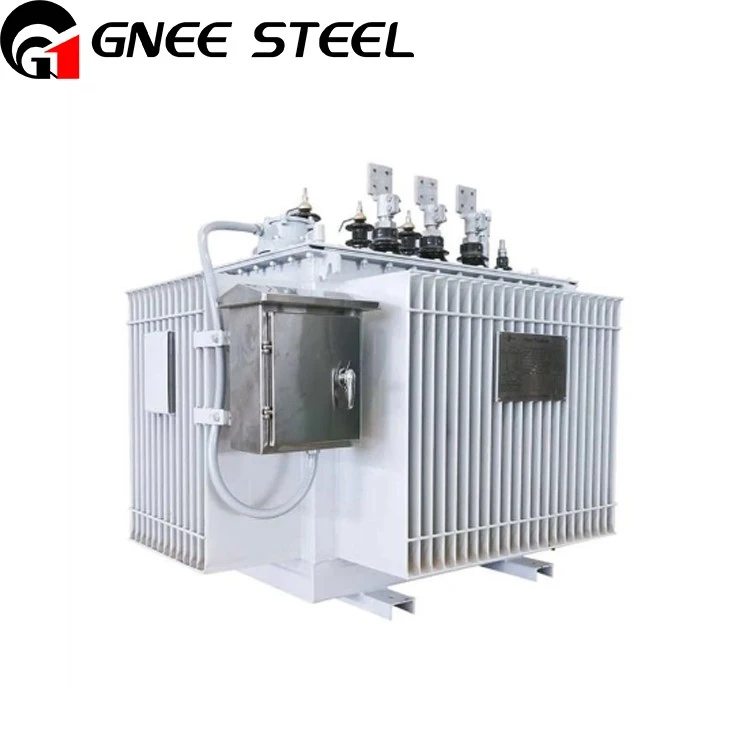

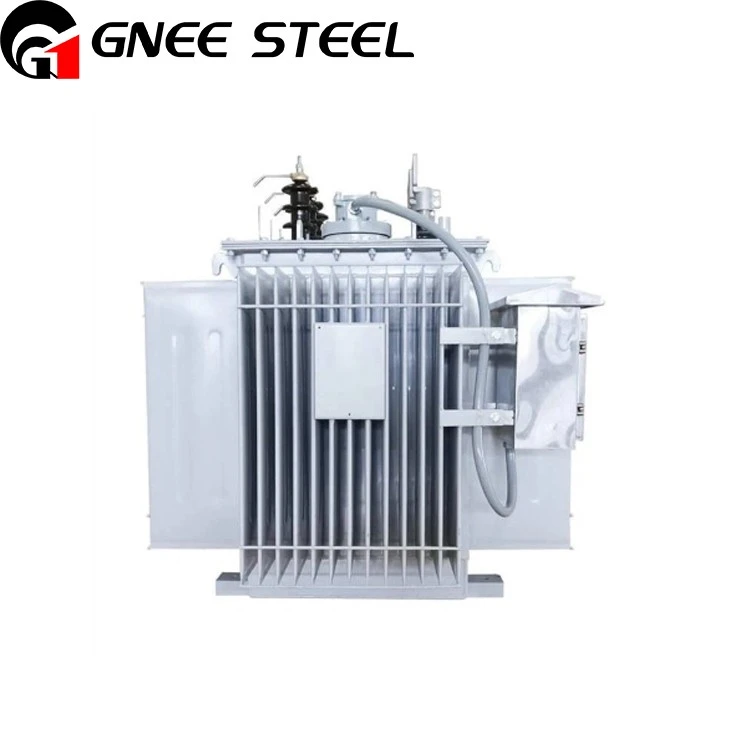

1 0 00 KVA 10 (6.6) /0.4 KV Transformador de doble voltaje doble
Descripción
Parámetros técnicos
Descripción del transformador de doble voltaje de alto voltaje
Después de la conversión de voltaje, este transformador de distribución inmerso de aceite de doble voltaje de alto voltaje mantiene la configuración del grupo de conexión original, conserva la relación de voltaje del grifo y presenta giros de devanado dispuestos racionalmente con alta impedancia de cortocircuito. No existen giros inactivos en ningún estado de funcionamiento de voltaje del transformador de distribución llena de aceite, pero estos dos voltajes no se pueden utilizar simultáneamente.
Video del transformador de corriente inmerso en aceite
1 0 00 kva 10 (6.6) /0.4 kV Parámetro de transformador de doble voltaje de doble voltaje
| Modelo | 1 0 00 kva -10 (6.6) /0.4 kV |
| Tipo | Transformador de potencia inmerso en aceite |
| Estándar | IEC60076 |
| Potencia nominal | 1000 kVA |
| Frecuencia | 50 Hz |
| Fase | Tres |
| Tipo de enfriamiento | Onan |
| Voltaje primario | 10,6.6 kV |
| Voltaje secundario | 0. 4 kV |
| Material sinuoso | Cobre |
| Grupo vectorial | Din11 |
| Impedancia | 4.5 (10kV) 5 (6.6kv) |
| Cambiador | NLTC (en inglés) |
| Rango de tapping | 10±2x2.5%/6.6±2x3.8% |
| Sin pérdida de carga | 1.5 |
| En pérdida de carga | 11 (10kV) |
| Accesorios | Configuración estándar |
| Observaciones | N/A |
Transformadores duales de alto voltaje con transformadores de corriente protectores específicos de fase
Este transformador de doble voltaje de alto voltaje está equipado con un transformador de corriente protectora para cada fase de alto voltaje. Y cada buje de alto voltaje está equipado con una bocina de arco. La bocina del arco generalmente está conectada entre el cable energizado y el suelo y el dispositivo de protección. Cuando el valor de voltaje alcanza el voltaje de acción especificado, el ángulo del arco actúa inmediatamente para limitar la amplitud de voltaje y proteger el equipo aislante a través del flujo de carga; El valor de voltaje trasero es normal, y la bocina del arco puede restaurar rápidamente al estado original para garantizar la fuente de alimentación normal del sistema.
