Núcleo de acero eléctrico ultrafino
Dimensiones estándar personalizadas
Certificados RoHs, REACH
Plazo de expedición Muestras: 5~10 días; Lotes: 10~30 días
Condiciones de pago TT o L/C
Descripción
Parámetros técnicos

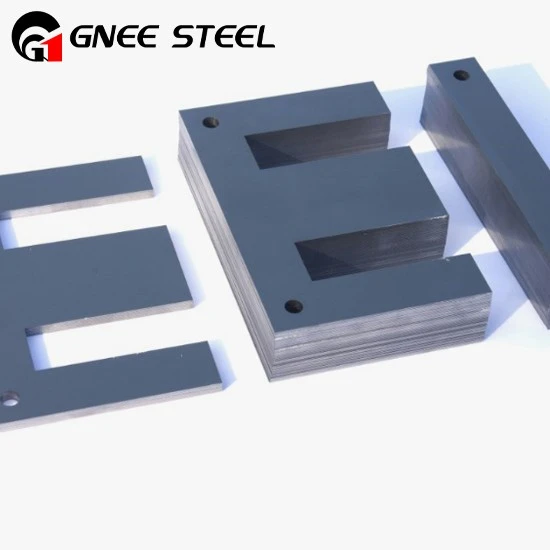

Núcleo de acero eléctrico no granulado de acero GNEE
Los aceros al silicio convencionales se utilizan ampliamente para aparatos de energía eléctrica, componentes eléctricos de productos industriales y electrónica doméstica. Sin embargo, la mayoría de las tiras de acero al silicio tienen un grosor superior a 0.20 mm y solo se aplican a aparatos que funcionan a frecuencias industriales.
El delgadonúcleo de acero al silicioson adecuados para su uso en frecuencias más altas. El espesor de las tiras de acero al silicio se ha reducido al nivel más delgado del mundo, reduciendo la pérdida del núcleo causada por las corrientes parásitas. Combinado con la tecnología de revestimiento aislante, se mejora el factor de laminación.
El delgadonúcleo de acero eléctricomejorar el consumo de energía y reducir el tamaño en reactores, transformadores y motores de alta frecuencia.
El núcleo delgado de acero al silicio orientado reduce los costos y mejora el rendimiento del equipo a altas frecuencias.
Parámetros magnéticos
| Tabla 1 Propiedades de pérdida del núcleo | ||||||||
| Calificación | Pérdida del núcleo (W/K | |||||||
| W15/50 | W15/100 | W10/400 | W10/1000 | W5/2000 | W2/5000 | W1/10000 | W0.5/20000 | |
| GT-100 | 1.2 | 3.0 | 6.1 | 21.3 | 18.0 | 15.2 | 10.4 | 13.0 |
| GT-050 | 1.7 | 5.0 | 7.3 | 17. | 13.0 | 10.2 | 7.1 | 5.3 |
| Tabla 2 Propiedades de permeabilidad y densidad de flujo magnético. | ||||||||
| Calificación | Permeabilidad alterna x 10-3 (H/m) | Densidad de flujo magnético (T) | ||||||
| μ10/400 | μ10/1000 | μ5/2000 | μ1/10000 | μ0.5/20000 | B8 | B25 | B50 | |
| GT-100 | 20.4 | 16.2 | 9.6 | 2.8 | 1.2 | 1.82 | --- | --- |
| GT-050 | 16.6 | 16.0 | 9.9 | 2.7 | 1.5 | 1.75 | --- | --- |
Características
■ Baja pérdida de núcleo
La baja pérdida del núcleo a altas frecuencias mejora la eficiencia del equipo y reduce el consumo de energía de reactores y transformadores.
■ Alta permeabilidad
Para aplicaciones de escudos.
■ Densidad de flujo de alta saturación
Para reactores y transformadores de alta frecuencia de tamaño reducido.
■ Excelente revestimiento aislante
La excelente propiedad de aislamiento permite un recocido ideal para aliviar tensiones (resultados).
