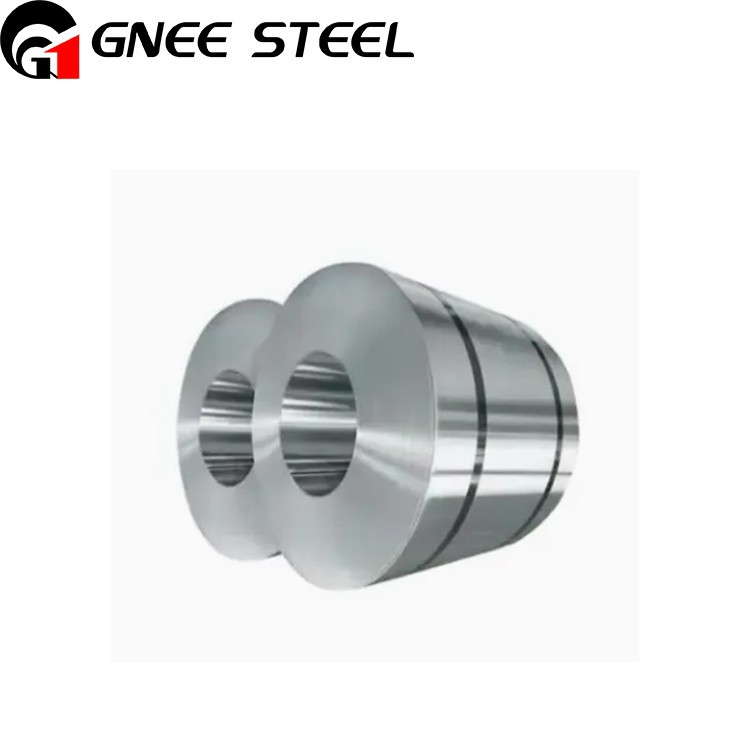

27QG12 0 GO El acero de silicio es una especie de franja de acero eléctrico orientada a grano enrollada de alta permeabilidad tipo permeabilidad, con una pérdida total de total específica nominal P1.7/50 de 1.20 W/kg, el espesor nominal es de 0.27 mm, suministrado en el estado completamente procesado.

Envíeconsulta

Chatee ahora

Descripción

Parámetros técnicos

Descripción de acero de silicio orientado a grano

El acero de silicio orientado al grano, comúnmente conocido como acero transformador enrollado en frío, es una aleación de hierro de silicio de carbono ultra bajo caracterizada por su alineación predominantemente unidireccional de grano, lo que la hace particularmente adecuada para la fabricación del núcleo del transformador. Este material especializado se clasifica en acero de silicio convencional orientado al grano (CGO) y de alta permeabilidad (HIB) en función de sus respectivos niveles de inducción magnética, con HIB que demuestra un rendimiento superior a través de una pérdida de núcleo significativamente reducida que minimiza efectivamente las pérdidas de conversión de energía cuando se utiliza en los núcleos transformadores.

Contacto ahora

Video de acero de transformador enrollado en frío

27QG120 GO Silicon Steel y otros grados Parámetro de acero de silicio

Espesor (mm)	Marca	Densidad teórica (kg/dm2)	Pérdida de hierro (w/kg)	Inducción magnética (t)
0.23	23Q110	7.65	1.10	1.81
0.27	27Q120		1.20	1.82
0.27	27Q130		1.30	1.81
0.30	30Q120		1.30	1.82
0.23	23qg090		0.90	1.88
	23qg095		0.95
	23QG100		1.00
0.27	27qg095		0.95	1.89
	27qg100		1.00
	27QG120		1.20
0.30	30QG105		1.05
0.30	30QG120		1.20

go silicon steel

Indicadores de rendimiento de la hoja de acero de silicio

A. Pérdida de núcleo baja

El parámetro de calidad más crítico, con estándares internacionales que clasifican los grados basados en valores de pérdida de núcleo. La pérdida de núcleo más baja corresponde a una clasificación de grado más alto y una calidad superior.

B. Alta inducción magnética

Los aceros de silicio con mayor densidad de flujo magnético bajo resistencia al campo equivalente permiten núcleos de motor/transformador más compactos y livianos, produciendo ahorros de materiales en acero de silicio, devanados de cobre y aislamiento.

C. Alto factor de laminación

Logrado a través de la suavidad de la superficie superior, la planitud y la uniformidad de espesor, mejorando directamente la eficiencia de apilamiento del núcleo.

D. Excelentes características de puñetazo

Particularmente vital para fabricar núcleos en miniatura y micro motores.

E. Adhesión de recubrimiento de aislamiento superior y soldadura

Asegura propiedades confiables de aislamiento de superficie e integridad del ensamblaje.

F. Resistencia al envejecimiento magnético

G. Tratamiento obligatorio de recocido y encopulado

Todas las láminas de acero de silicio se someten a estos procesos antes de la entrega.
