Cómo seleccionar el transformador de tipo seco de 500 kVA adecuado: voltaje, método de enfriamiento y guía de instalación

Seleccionar el equipo de distribución de energía adecuado es una decisión crítica para cualquier proyecto industrial o comercial. EnGNEE, somos una empresa especializadaTransformador tipo seco de 500 kVAfabricante con-una-fábrica-de última generación centrada en ofrecer soluciones eléctricas de alto-rendimiento.



Como fabricante líder y proveedor global, GNEE proporciona la experiencia técnica y la construcción de alta-calidad necesaria para garantizar que su sistema eléctrico funcione con la máxima eficiencia. ElTransformador tipo seco de 500 kVAes una opción versátil y segura para ambientes interiores, pero elegir las especificaciones correctas es esencial para la confiabilidad y seguridad a largo plazo-.



En esta guía completa, lo guiaremos a través de los factores principales que debe considerar-incluidas las relaciones de voltaje, los métodos de enfriamiento y los requisitos de instalación-para garantizar que aproveche al máximo suTransformador tipo seco de 500 kVAinversión.

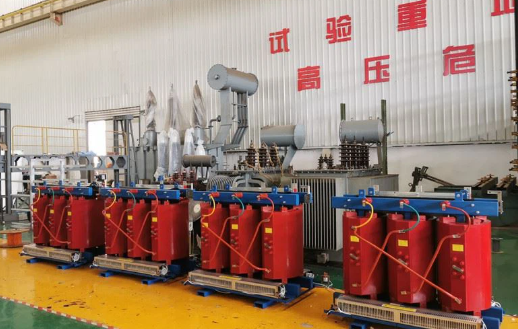

La línea de montaje de GNEE, que muestra varias unidades de transformadores de tipo seco de 500 kVA en preparación para las pruebas.





El paso más fundamental a la hora de seleccionar unTransformador tipo seco de 500 kVAestá definiendo la relación de voltaje. Esto implica hacer coincidir el voltaje primario entrante de la empresa de servicios públicos con el voltaje secundario requerido por su equipo. Los voltajes primarios comunes incluyen 10 kV, 11 kV, 20 kV y 33 kV, mientras que los voltajes secundarios suelen ser 400 V, 415 V o 480 V para aplicaciones industriales.



En la fábrica de GNEE, ofrecemos cambiadores de tomas personalizables (generalmente ±2 x 2,5%) en nuestroTransformador tipo seco de 500 kVAunidades. Esto permite-ajustar con precisión el voltaje de salida para compensar las fluctuaciones de la red. También es vital especificar el nivel de aislamiento (BIL) para garantizar que el transformador pueda resistir rayos o sobretensiones típicas de su región geográfica o parque industrial específico.





La refrigeración es un factor importante en la vida útil y la capacidad de sobrecarga de su equipo. por unTransformador tipo seco de 500 kVA, existen dos métodos de enfriamiento principales:



• Aire Natural (AN):El transformador se enfría mediante la circulación natural del aire ambiente. Este es el estándar para la mayoría de las instalaciones interiores donde la carga es estable.
• Fuerza Aérea (AF):Se instalan ventiladores integrales para soplar aire a través de los serpentines. Elegir unTransformador tipo seco de 500 kVAcon refrigeración AF se puede aumentar la capacidad hasta un 30-40% durante períodos cortos, proporcionando un margen de seguridad durante los picos de demanda sin dañar el aislamiento de resina.



Los ingenieros de GNEE recomiendan considerar la temperatura ambiente de sus instalaciones. Si la sala del transformador tiene ventilación limitada o calor ambiental elevado, se recomienda seleccionar una unidad con sensores de control de temperatura avanzados y refrigeración AF para evitar el envejecimiento prematuro del aislamiento.

Una foto detallada del transformador tipo seco GNEE de 500 kVA.





La ubicación de tuTransformador tipo seco de 500 kVAdicta el tipo de gabinete (clasificación IP) requerido. Dado que las unidades de tipo seco-a menudo se instalan cerca de la carga para reducir los costos de cableado, deben protegerse de los contaminantes ambientales.



• Interior (IP20/IP21):Gabinetes ventilados estándar que protegen contra el contacto con los dedos y gotas de agua verticales pero permiten un flujo de aire máximo.
• Entornos exteriores o hostiles (IP23 o superior):Estos recintos evitan que la lluvia entre en ángulo y brindan protección adicional contra el polvo.



Al instalar unTransformador tipo seco de 500 kVA, asegúrese de que haya al menos entre 500 mm y 1000 mm de espacio libre alrededor de la unidad para un flujo de aire adecuado.



GNEE proporciona manuales de instalación detallados con cada envío para garantizar que su-equipo en el sitio pueda configurar el equipo de acuerdo con los estándares de seguridad internacionales.





Para simplificar su proceso de adquisición, hemos proporcionado los parámetros técnicos estándar para nuestrosTransformador tipo seco de 500 kVA. Tenga en cuenta que GNEE puede ajustar estas especificaciones para cumplir con los códigos de red locales o requisitos industriales específicos.

Parámetro técnico	Valor de especificación
Potencia nominal	500kVA
Tipo
Voltaje de entrada	6 kV, 10 kV, 11 kV, 20 kV, 33 kV, 35 kV
Voltaje de salida	0,4 kV, 0,415 kV, 0,48 kV
Grupo de vectores	Dyn11/Yyn0
Impedancia de cortocircuito	4% o 6%
Clase de aislamiento	Clase F / Clase H
Método de enfriamiento	AN (Aire Natural) o AF (Aire Forzado)
Material del núcleo	Acero al silicio-laminado en frío-de alta calidad
Grado de protección	IP00, IP20, IP23 (Personalizable)





Una foto de un transformador de tipo seco de 500 kVA embalado en una caja de madera-de alta resistencia y a prueba de humedad-, listo para su envío de exportación.





Al comprar unTransformador tipo seco de 500 kVA, las credenciales del fabricante son tan importantes como las especificaciones técnicas. Como fabricante profesional, GNEE cumple con los sistemas de gestión de calidad ISO 9001. Nuestra fábrica utiliza tecnología de fundición al vacío, que garantiza que la resina epóxica esté libre de burbujas de aire, lo que reduce significativamente los niveles de "descarga parcial"-la principal causa de falla del transformador.



Sometemos cadaTransformador tipo seco de 500 kVAa una serie rigurosa de pruebas de aceptación en fábrica (FAT), que incluyen:

• Pruebas de relación de tensión y polaridad.
• Sin-mediciones de carga y pérdida de carga.
• Ensayos de sobretensión inducida y resistencia de aislamiento.
• Pruebas de aumento de temperatura (bajo pedido).



Al elegir GNEE, no sólo estás comprando un producto; Obtendrá acceso a una cadena de suministro global y a un equipo de soporte técnico que comprende los matices de los estándares eléctricos internacionales como IEC, ANSI e IEEE.





Seleccionando el derechoTransformador tipo seco de 500 kVArequiere un equilibrio entre precisión eléctrica, gestión térmica y conciencia medioambiental. Si sigue esta guía, podrá asegurarse de que sus instalaciones cuenten con una unidad segura, eficiente y construida para durar.



EnGNEE, nos enorgullecemos de ser un-fabricante de primer nivel que ofrece precios-directos de fábrica sin comprometer la calidad o la seguridad.
