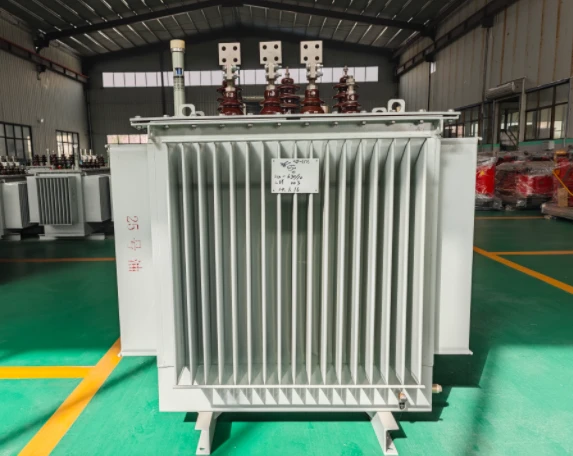

Transformador de distribución sumergido en aceite-totalmente sellado S11
Nov 07, 2025
Dejar un mensaje
Nuestra empresa puede producir las series S9, S11 y S13, S15 de productos de ahorro de energía. El producto es ampliamente utilizado en empresas industriales y mineras, agricultura, construcción civil y otros sitios de distribución, así como en petróleo, industria química, más petróleo, más sustancias químicas en los lugares.
Estándar ejecutivo de transformadores sumergidos en aceite-:
- Transformador eléctrico GB1094
- Transformador eléctrico IEC60076
- JB/T6451 Especificación y requisitos técnicos para transformadores de potencia sumergidos en aceite-
- Nivel de sonido del transformador de potencia JB/T10088 6kV~500kV
- GB/T7595 Calidad de los aceites para transformadores en servicio
Características del transformador de distribución sumergido en aceite-totalmente sellado S11
El transformador de distribución trifásico sumergido en aceite-- producido por nuestra empresa utiliza una nueva estructura aislante para mejorar la capacidad de resistir cortocircuitos-. El núcleo de hierro está hecho de lámina de acero al silicio laminada en frío-de alta-calidad-y los devanados están hechos de un cilindro multicapa o una estructura de lámina. Todos los sujetadores utilizan un tratamiento especial anti-suelto.
El producto tiene las características de alta eficiencia y bajas pérdidas. Puede ahorrar mucho consumo de energía y costos operativos y también tiene importantes beneficios sociales. Son los productos nacionales de alta-tecnología.
Parámetros técnicos del transformador lleno de aceite-completamente sellado:
| clasificado capacidad (KVA) |
grupo de voltaje | conexión método |
pérdida(W) | sin-carga actual(%) |
impedancia Voltaje(%) |
describir dimensión (mm) (L×B×H) |
peso (kg) |
indicador | ||
| Alto-voltaje (KV) | Bajo-voltaje (KV) | sin-carga | cargar 75 grados | vertical/ horizontal(mm) |
||||||
| 30 | 11 10.5 10 6 |
0.4 | Dyn11 o yyn0 |
100 | 630/600 | 2.1 | 4 | 670×310×615 | 346 | 400/550 |
| 50 | 130 | 910/870 | 2 | 700×325×630 | 417 | 400/550 | ||||
| 80 | 180 | 1310/1250 | 1.8 | 755×355×690 | 556 | 400/550 | ||||
| 100 | 200 | 1580/1500 | 1.6 | 785×360×685 | 619 | 550/550 | ||||
| 125 | 240 | 1890/1800 | 1.5 | 805×370×720 | 703 | 550/550 | ||||
| 160 | 280 | 2310/2200 | 1.4 | 850×385×735 | 794 | 550/550 | ||||
| 200 | 340 | 2730/2600 | 1.3 | 865×405×805 | 935 | 550/550 | ||||
| 250 | 400 | 3200/3050 | 1.2 | 905×415×935 | 1086 | 550/550 | ||||
| 315 | 480 | 3830/3650 | 1.1 | 925×440×915 | 1226 | 550/660 | ||||
| 400 | 570 | 4520/4300 | 1 | 970×465×960 | 1468 | 660/660 | ||||
| 500 | 680 | 5410/5150 | 1 | 1035×500×1010 | 1758 | 660/660 | ||||
| 630 | 810 | 6200 | 0.9 | 4.5 | 1110×525×1075 | 2074 | 820/820 | |||
| 800 | 980 | 7500 | 0.8 | 1190×580×1155 | 2840 | 820/820 | ||||
| 1000 | 1150 | 10300 | 0.7 | 1205×560×1195 | 2842 | 820/820 | ||||
| 1250 | 1360 | 12000 | 0.6 | 1185×590×1205 | 3168 | 820/820 | ||||
| 1600 | 0.64 | 14500 | 0.6 | 1225×565×1345 | 3800 | 820/820 | ||||
| 2000 | 1960 | 19800 | 0.6 | 1310×615×1435 | 4633 | 820/820 | ||||
| 2500 | 2310 | 23000 | 0.6 | 1390×660×1510 | 5329 | 820/820 | ||||
Nota: 1. La pérdida de carga por encima de la línea diagonal en la tabla se aplica al modo de conexión Dyn11. La pérdida de carga debajo de la línea diagonal se aplica al modo de conexión Yyn0.
2. Debido a la mejora continua del producto, las dimensiones proporcionadas en esta muestra son solo como referencia. Si es necesario, nuestra empresa puede diseñar y producir según los requisitos del usuario. Póngase en contacto con la empresa a tiempo.
Aplicaciones de transformadores tipo aceite
Distribución de energía:Ampliamente utilizado en la reconstrucción y nuevos proyectos de redes eléctricas urbanas y rurales.
Uso industrial:Adecuado para sitios industriales como plantas petroleras, metalúrgicas y químicas.
Entornos desafiantes:El diseño completamente sellado aísla el aceite del aire, lo que lo hace ideal para condiciones húmedas o áreas con mucho polvo.
Áreas con poder inconsistente:Ideal para lugares donde la energía eléctrica es insuficiente o las fluctuaciones de carga son significativas.
Perfil de la empresa
GNEE TRANSFORMER tiene una gran capacidad de producción y un equipo de marketing eficiente.
Nuestros productos de transformadores incluyen transformadores de ultra alto voltaje de 500 kV, 400 kV, 330 kV, 220 kV y 110 kV, varios transformadores de tipo seco-/transformadores sumergidos en aceite/transformadores de aleación amorfa de 35 kV y menos, nuevos transformadores de energía y subestaciones prefabricadas.
Series de exportación: transformador monofásico-, transformador trifásico-, transformador cilíndrico, transformador de aislamiento, transformador de control, regulador de voltaje y otros productos, y diversas especificaciones de transformadores especiales, como transformadores de puesta a tierra, bobinas de supresión de arco, transformadores Bitcoin, cabinas prefabricadas, reactores, transformadores de hornos eléctricos, transformadores rectificadores, transformadores de minería, transformadores marinos, etc.
GNEE TRANSFORMER ha pasado sucesivamente la certificación del sistema ISO9001, ISO14001, ISO45001, SA8000. Al mismo tiempo, los transformadores de distribución de nivel de 10 kV y 35 KV y las subestaciones tipo caja han obtenido la certificación IEC de la Comisión Electrotécnica internacional, la certificación UL de EE. UU., la certificación TUV alemana, la certificación CE de la UE, la certificación KEMA holandesa y la certificación GOST. Nuestras ventas de productos cubren el mercado global, incluidos 72 países y regiones como Estados Unidos, Europa, Canadá, México, etc.
Pantalla del equipo del taller del transformador.
tipos de transformadores de GNEE
Obtener la especificación del pedido del transformador
Transformador GNEEEspecificación del pedido
|
Al elegir los productos de nuestra empresa, proporcione los siguientes datos para brindarle un mejor servicio. |
||
|
demandante |
||
|
Demandante: |
Métodos telefónicos: |
Fax: |
|
Líder técnico del proyecto: |
Métodos telefónicos: |
Buzón: |
|
Selección del tipo de transformador |
||
|
□Transformador seco {□SC(B) Resina epoxi □SC(B) No-encapsulada} □Caja Americana(ZGS) {□Tipo de terminal(-Z-) □Tipo de red de anillo(-H-)} □Cambio Caja Europea(YBM){□Cambio en seco □Cambio de aceite} |
□-transformador sumergido en aceite{□ Completamente sellado(-M-) □Almohada de rodamiento-en aceite} □Transformador de aleación amorfa{□Amorfo seco □Amorfo de aceite} □ Transformador especial{Rectificador, Horno, Mina, Etc} |
|
Selección de datos básicos del transformador.
|
País de uso: |
|
|
Número de fase: |
□Trifásico-(S convencional) □ Monofásico □Otro() |
|
Frecuencia: |
□50Hz(convencional) □60Hz □ Otro() |
|
Aceite de transformador: |
□#25 (convencional) □#45 (temperatura mínima inferior a 25 grados) |
|
Capacidad nominal: |
□( )kVA Condiciones de uso □Tipo exterior □Tipo interior |
|
Altitud: |
□Menos de 1000m(convencional) □1000-2000m □3000m以上 más |
|
Tensión nominal (alta tensión) |
□6kV □10kV □20kV □35kV □66kV □110kV □220kV □Otro() |
|
Tensión nominal (baja presión) |
□0,4 kV □0,66 kV □10 kV □10,5 kV □35 kV □其他 Otro( ) |
|
grupo conectado |
□Dyn11(convencional) □Yyn0 □YNd11 □li0(Monofásico-) □Otro() |
|
Impedancia(%): |
□4% □4,5% □5,5% □6% □6,5% □7,5% □8% □Otro( ) |
|
Modo de regulación de voltaje |
□Regulación de voltaje sin excitación (convencional) □Regulación de voltaje en carga(Z) |
|
Rango de regulación de voltaje |
□±2*2,5% □±5% □±3*2,5% □Otro() |
Selección de accesorios del transformador.
|
□Ventilador □Control de temperatura{□ Común □Con interfaz de computadora 485} □Caja seca{□ Chapa de acero ordinaria □Aleación de aluminio » Acero inoxidable} □Nivel de protección de caja seca(□IP20(Convencional) □IP( )} □Requisitos de altura de la caja seca{□Ninguno □Requisitos[ ]} □ Modo de salida de cable de la carcasa variable seca {□ Arriba-y-fuera □ Arriba-y-abajo □Abajo-adentro/ABAJO-fuera □Abajo-adentro/ARRIBA-fuera □Abajo-adentro/ABAJO-fuera □Abajo-adentro/lado-fuera [□Izquierda □ Derecha-fuera]} |
|
Nota: 1. (Requisitos de cambio en seco El transformador de 100 kVA no incluye ventiladores, como los ventiladores, deben cargarse 2. (Cambios de aceite<630kVA transformer does not include temperature control, gas relay, if necessary, need to increase the fee) |
Otros requisitos especiales (se aplican cargos adicionales a continuación)
|
Transformador seco |
□Carcasa y placa inferior{□Ordinario □Completamente sellado} □Interruptor de viaje □Lo magnético □Transformador de secuencia cero □Barra de cobre al gabinete de bajo voltaje □Malla protectora □Iluminación □Ventilador de 100kVA o menos □Amortiguador |
|
Transformador-inmerso en aceite |
□Aceite número 45 para áreas que no-baja temperatura □Marca designada en-regulador de voltaje de carga □Fase OABC de salida de bajo voltaje de 400 kVA y menos con terminales de cableado □630 kVA o menos requiere control de temperatura □800 kVA o menos La fase 0 de la salida de bajo voltaje requiere terminales de cableado □630 kVA y menos deben estar equipados con un relé de gas |
