Normas de seguridad esenciales y requisitos de autorización para transformadores de tipo seco para interiores de 500 kVA
Mar 20, 2026
Dejar un mensaje
En los sistemas de distribución de energía modernos, el cumplimiento de la seguridad es fundamental-especialmente para las instalaciones en interiores.
Como fabricante profesional de transformadores,GNEE Electricoofrece soluciones confiables y que cumplen con los estándares-en todo el mundo. Esta guía explica laNormas de seguridad esenciales y requisitos de autorización paraTransformadores tipo seco para interiores de 500 kVA, ayudando a ingenieros y propietarios de proyectos a garantizar instalaciones seguras y eficientes.
Dentro de la primera etapa de cualquier proyecto, comprender elNormas de seguridad esenciales y requisitos de autorización para transformadores de tipo seco para interiores de 500 kVAes crucial para evitar riesgos de incendio, fallas eléctricas y costosos problemas de cumplimiento. El diseño y la instalación adecuados no sólo mejoran la confiabilidad operativa sino que también extienden la vida útil del equipo.
Normas de seguridad para transformadores de tipo seco para interiores de 500 kVA
ElNormas de seguridad esenciales y requisitos de autorización para transformadores de tipo seco para interiores de 500 kVAestán definidos por regulaciones internacionales y regionales para garantizar un funcionamiento seguro.
Estándares internacionales clave para transformadores de tipo seco para interiores de 500 kVA
- IEC 60076 (Estándar de transformadores de potencia)
- IEC 60076-11 (Transformadores de tipo seco)
- IEEE C57.12.01 / C57.12.91
- EN 50541 (Transformadores de tipo seco-europeos)
Estas normas definen niveles de aislamiento, límites de aumento de temperatura, rigidez dieléctrica y procedimientos de prueba.
Requisitos de aislamiento y seguridad contra incendios
Los transformadores de tipo seco, especialmente los de resina fundida, están diseñados con materiales retardadores de llama-. Los requisitos clave incluyen:
- Aislamiento auto-extinguible (Clase F o H)
- Baja emisión de humo
- Clasificación de resistencia al fuego (E2, C2, F1)
Esto garantiza un funcionamiento seguro en entornos cerrados como edificios y subestaciones.
Requisitos de espacio libre para transformadores de tipo seco para interiores de 500 kVA
El espaciado adecuado es una parte fundamental delNormas de seguridad esenciales y requisitos de autorización para transformadores de tipo seco para interiores de 500 kVA.
Espacios libres mínimos de instalación
Para garantizar un funcionamiento seguro y una ventilación adecuada:
- Frontal (lado de operación): Mayor o igual a 1200 mm
- Liquidación trasera: Mayor o igual a 800 mm
- Liquidación lateral: Mayor o igual a 600 mm
- Liquidación superior: mayor o igual a 1000 mm
Estas distancias pueden variar según los códigos locales y los tipos de gabinetes.
Ventilación y disipación de calor.
- Los transformadores de tipo seco dependen del enfriamiento por aire (AN/AF), por lo que el flujo de aire adecuado es esencial:
- Asegúrese de que la entrada y salida de aire no estén obstruidas
- Instalar conductos de ventilación o refrigeración por aire forzado si es necesario.
- Mantener la temperatura ambiente por debajo de 40 grados.

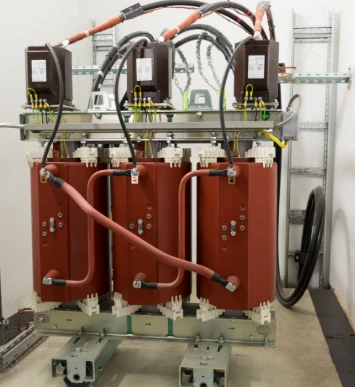

Instalación de transformador interior con espacio libre adecuado
Requisitos ambientales de instalación para transformadores de tipo seco para interiores de 500 kVA
El entorno de instalación juega un papel clave para cumplir con losNormas de seguridad esenciales y requisitos de autorización para transformadores de tipo seco para interiores de 500 kVA.
Condiciones de instalación en interiores
- Instalar en habitaciones limpias, secas y bien-ventiladas.
- Evite la exposición a gases corrosivos y polvo excesivo.
- Mantener la humedad por debajo del 90%.
Niveles de protección y recintos
- Dependiendo del entorno:
- IP00 para salas interiores limpias
- IP20/IP23 para protección contra contacto accidental y polvo.
- Los cerramientos también ayudan a reducir el ruido y mejorar la seguridad.
Puesta a tierra y seguridad eléctrica para transformadores tipo seco interiores de 500 kVA
La conexión a tierra eléctrica es un aspecto crítico de laNormas de seguridad esenciales y requisitos de autorización para transformadores de tipo seco para interiores de 500 kVA.
Diseño adecuado de puesta a tierra
- Conecte el núcleo del transformador y el gabinete al sistema de puesta a tierra.
- Asegúrese de que la resistencia a tierra cumpla con los estándares locales
- Utilice conductores de conexión a tierra de cobre para mayor confiabilidad.
Sistemas de protección
- Instalar protección contra sobrecorriente y cortocircuito-
- Utilice sistemas de monitoreo de temperatura (sensores PTC)
- Integrar con relés de protección para apagado automático.
Conexiones de cables de transformadores
Requisitos de mantenimiento e inspección para transformadores de tipo seco para interiores de 500 kVA
La inspección periódica garantiza el cumplimiento de lasNormas de seguridad esenciales y requisitos de autorización para transformadores de tipo seco para interiores de 500 kVA.
Lista de verificación de mantenimiento de rutina
- Inspeccionar los devanados para detectar acumulación de polvo.
- Verifique que las conexiones de los terminales estén apretadas
- Monitorear la temperatura y los niveles de ruido.
- Verificar el rendimiento del sistema de ventilación.
Pruebas periódicas
- Prueba de resistencia de aislamiento
- Medición de descargas parciales
- Inspección por imágenes térmicas
Estas prácticas ayudan a prevenir fallas inesperadas y extender la vida útil.
Parámetros técnicos del transformador tipo seco interior de 500 kVA
| Parámetro | Especificación |
|---|---|
| Capacidad nominal | 500kVA |
| Voltaje primario | 10 kilovoltios / 11 kilovoltios |
| voltaje secundario | 0,4 kilovoltios |
| Frecuencia | 50 / 60Hz |
| Método de enfriamiento | AN / AF |
| Clase de aislamiento | Clase F/H |
| Clase de protección | IP00 / IP20 / IP23 |
| Aumento de temperatura | Menor o igual a 100K |
| Grupo de vectores | Dyn11 |
| Nivel de ruido | Menor o igual a 60 dB |
Proceso de prueba e inspección del taller de transformadores.
¿Por qué elegir GNEE para transformadores de tipo seco para interiores de 500 kVA?
Cumplimiento de estándares globales
Todos los transformadores GNEE cumplen con los requisitos de seguridad internacionales y IEC.
Tecnología de fabricación avanzada
Utilizamos fundición al vacío e ingeniería de precisión para obtener una calidad superior del producto.
Soporte de ingeniería personalizado
Ofrecemos soluciones personalizadas basadas en los requisitos de seguridad y autorización específicos del proyecto-.
Entrega global confiable
Con una amplia experiencia en exportación, GNEE garantiza una entrega rápida y soporte profesional.
Conclusión: Normas de seguridad esenciales y requisitos de autorización para transformadores de tipo seco para interiores de 500 kVA
Comprender y aplicar elNormas de seguridad esenciales y requisitos de autorización para transformadores de tipo seco para interiores de 500 kVAes esencial para garantizar un funcionamiento seguro, eficiente y conforme. Desde las autorizaciones adecuadas hasta la conexión a tierra y el mantenimiento, cada detalle importa.
