¿Qué es un transformador lleno de aceite de 1600 kVA? Definición principal y usos



A Transformador lleno de aceite de 1600 kVAes un dispositivo de distribución de energía de tamaño mediano-a-grande que utiliza aceite aislante para transferir energía eléctrica entre niveles de voltaje mientras proporciona refrigeración y aislamiento. Con una capacidad de 1600 kVA, se aplica ampliamente en escenarios como plantas industriales (por ejemplo, instalaciones de fabricación, refinerías), complejos comerciales (centros comerciales, torres de oficinas) y redes de servicios públicos (que respaldan la transmisión de energía regional).



A diferencia de los transformadores de tipo seco-, el diseño lleno de aceite-de nuestroTransformador lleno de aceite de 1600 kVApermite una mejor absorción y disipación del calor, lo que lo hace adecuado para un funcionamiento continuo en condiciones de carga alta-. En GNEE, optimizamos cada unidad para adaptarla a diversos entornos-desde zonas industriales de alta-temperatura hasta entornos exteriores húmedos-garantizando un rendimiento constante incluso en condiciones difíciles.

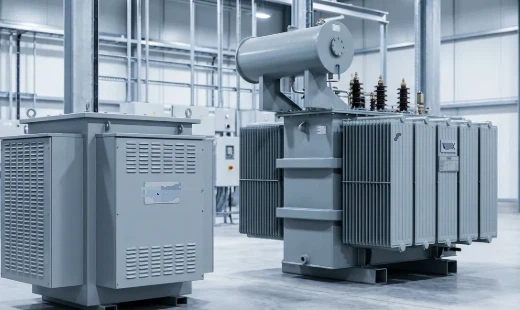

Transformador lleno de aceite de 1600 kVA de GNEE instalado en una sala de energía industrial



Estructura del transformador lleno de aceite de 1600 kVA: componentes clave

La estructura de unTransformador lleno de aceite de 1600 kVAestá diseñado para brindar durabilidad, eficiencia y fácil mantenimiento, con cuatro componentes principales:

• Núcleo magnético: Fabricado con láminas de acero al silicio de alta-calidad (grado 30Q130), minimiza la pérdida por histéresis magnética y garantiza una transferencia de energía eficiente. Nuestros núcleos están-apilados y sujetos con precisión para reducir la vibración y el ruido.
• Devanados: Construidos con conductores de cobre puro al 99,95%, los devanados (primarios y secundarios) están aislados con papel resistente a altas-temperaturas-para evitar cortocircuitos. Utilizamos tecnología de impregnación por presión al vacío (VPI) para mejorar la estabilidad del aislamiento.
• Aceite de tanque y aislante: El tanque de acero contiene el núcleo, los devanados y el aceite aislante (aceite mineral con aditivos antioxidantes). El aceite actúa como aislante (previniendo fugas eléctricas) y como refrigerante (absorbiendo calor del núcleo/devanados).
• Accesorios: Incluye válvulas de alivio de presión (para liberar el exceso de presión), medidores de nivel de aceite (para monitorear el volumen de aceite), sensores de temperatura (para rastrear la temperatura de funcionamiento) y casquillos (para conectar líneas eléctricas externas).



Cada componente estructural de la GNEETransformador lleno de aceite de 1600 kVAse somete a estrictos controles de calidad-desde la selección de materiales hasta el ensamblaje-para garantizar-la integridad estructural a largo plazo.

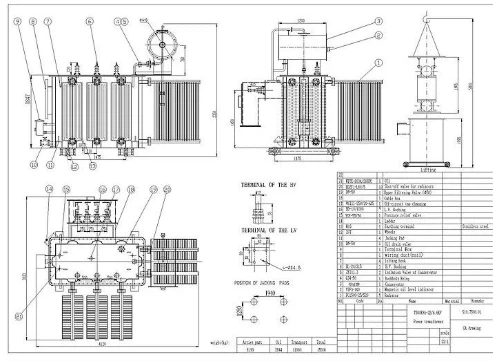

Diagrama de transformador lleno de aceite de 1600 kVA, núcleo de etiquetado, devanados, tanque y accesorios clave



Sistema de enfriamiento de transformador lleno de aceite de 1600 kVA: tipos y eficiencia



El sistema de refrigeración es fundamental para el rendimiento de unTransformador lleno de aceite de 1600 kVA, ya que evita el sobrecalentamiento y mantiene un funcionamiento estable.



GNEE ofrece dos sistemas de refrigeración principales para este modelo, adaptados a diferentes necesidades ambientales y de carga:



• Circulación Natural de Petróleo (ONAN): Adecuado para escenarios de carga media-(hasta el 80 % de la capacidad nominal). El aceite aislante absorbe el calor del núcleo y los devanados, sube a la parte superior del tanque y disipa el calor a través de los radiadores externos (aletas) del tanque. Este sistema es de bajo-mantenimiento y energéticamente-eficiente, y no tiene piezas móviles.



• Circulación Forzada de Petróleo (OFAF): Ideal para entornos de alta-carga o alta-temperatura (100 % de la capacidad nominal). Una bomba hace circular el aceite a través de los radiadores y los ventiladores soplan aire sobre los radiadores para acelerar la disipación del calor. Este sistema reduce la temperatura de funcionamiento entre 15 y 20 grados en comparación con ONAN, lo que extiende la vida útil del transformador.



Nuestro equipo de ingeniería ayuda a los clientes a seleccionar el sistema de refrigeración adecuado según su aplicación-por ejemplo, recomendando OFAF para regiones tropicales o uso en industrias-pesadas. Para obtener más información sobre la personalización del sistema de enfriamiento, visite nuestra página de producto Transformador lleno de aceite de 1600 kVA.



Cómo garantizar la confiabilidad de un transformador lleno de aceite de 1600 kVA



La confiabilidad es una ventaja fundamental de GNEETransformador lleno de aceite de 1600 kVA, logrado a través de tres medidas clave:

• Materiales de calidad: Usamos acero-resistente a la corrosión para los tanques, cobre de alta-pureza para los devanados y aceite aislante de primera calidad-todo procedente de proveedores certificados-para evitar fallas relacionadas con los materiales-(p. ej., degradación del aceite, oxidación del tanque).
• Pruebas rigurosas: Cada transformador se somete a 12+ pruebas antes de la entrega, incluidas pruebas de resistencia de aislamiento (para verificar si hay fugas eléctricas), pruebas de resistencia a cortocircuitos- (para simular condiciones de falla) y pruebas de aumento de temperatura (para verificar la eficiencia del sistema de enfriamiento).
• Soporte de mantenimiento proactivo: Ofrecemos una garantía de 5 años y una guía de mantenimiento para elTransformador lleno de aceite de 1600 kVA, incluidos consejos como análisis anual de aceite (para detectar contaminación) e inspección del núcleo (para evitar daños por humedad). Los servicios opcionales de mantenimiento en el sitio-también están disponibles para clientes globales.

Estas medidas garantizan que nuestros transformadores tengan una tasa de fallas un 30% menor que los promedios de la industria, minimizando el tiempo de inactividad para los clientes.



Técnico de GNEE realizando pruebas de resistencia de aislamiento en un transformador lleno de aceite de 1600 kVA



¿Por qué elegir el transformador lleno de aceite de 1600 kVA de GNEE?

GNEE se destaca como una empresa confiableTransformador lleno de aceite de 1600 kVAfabricante por tres razones clave:

• Capacidades de personalización: Modificamos la estructura (p. ej., diseño compacto para sitios-de espacio limitado) y sistemas de refrigeración (p. ej., ventiladores de bajo-ruido para áreas residenciales) para satisfacer las necesidades específicas-del cliente, con un plazo de entrega de 30 días para pedidos personalizados.
• Precios{0}}directos de fábrica: Al eliminar intermediarios, ofrecemos precios competitivos sin comprometer la calidad-ayudando a los clientes a reducir los costos de adquisición entre un 15% y un 20%.
• Servicio global: Ofrecemos entrega rápida (entre 15 y 20 días para los modelos estándar) y-guía de instalación in situ en 50+ países, con soporte postventa 24 horas al día, 7 días a la semana ({6}}respuesta dentro de las 4 horas para problemas urgentes).



Página de la serie de transformadores GNEE



Explore nuestra gama completa de soluciones de energía en nuestra página de la serie de transformadores GNEE para encontrar más modelos adaptados a su industria.



Conclusión

Un bien-diseñadoTransformador lleno de aceite de 1600 kVA-con una estructura robusta, un sistema de enfriamiento eficiente y un rendimiento confiable-es esencial para una distribución de energía estable. Los productos de GNEE sobresalen en los tres aspectos, cumpliendo con los estándares globales y las necesidades específicas del cliente-para respaldar proyectos industriales, comerciales y de servicios públicos en todo el mundo.
